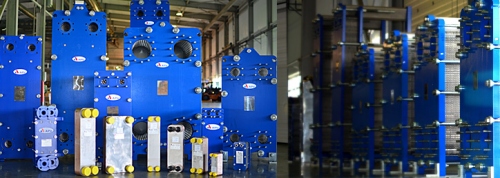

Пластинчатые теплообменники APV
Теплообменники это сердце многих процессов в пищевой, химической, нефтеперерабатывающей, нефтехимической, газовой и других отраслях промышленности, в энергетике и коммунальном хозяйстве.
Типы пластинчатых теплообменников APV
За основу в теплообменниках производства «Теплотекс АПВ» взят типоразмерный ряд пластин известной датской компании APV Heat Exchangers с различным профилем рабочей поверхности и площадью пластины от 0,018 м2до 4,75 м2.
Каналы, образованные пластинами APV, имеют несколько большее поперечное сечение, чем у других производителей. Поэтому при использовании в горячем водоснабжении они медленнее загрязняются из-за некачественной подготовки водопроводной воды.
Все пластины APV обеспечивают равномерное распределение теплоносителя по ширине канала. Специальная форма штампа позволяет выровнять сопротивление по ширине канала.
Пластины одного типоразмера могут иметь угол наклона гофр к горизонтальной оси 30? (так называемые «жесткие» пластины) и 60? («мягкие» пластины). Для жестких пластин характерна большая тепловая производительность и большие потери напора, для мягких пластин – меньшая тепловая производительность и меньшие потери напора. В одном аппарате допускается использовать и жесткие, и мягкие пластины. Это еще один способ максимально приблизиться к заданной производительности и допустимым потерям напора приинимальной поверхности нагрева.
«Теплотекс АПВ» производит теплообменники на базе 20-ти типов пластин APV (табл.1), специально разработанных для нужд теплоэнергетики и промышленности. Единичная мощность теплообменника «Теплотекс АПВ» лежит в диапазоне от 20 кВт до 75 МВт, максимальное рабочее давление составляет 2,5 МПа (25 ата), максимальная рабочая температура 200 °С.
Типоразмерный ряд пластинчатых теплообменников "Теплотекс АПВ" представлен в табл. 1
| Новое наименование | Старое наименование | Макс. расход воды, кг/с | Диаметр соединений, мм | Площадь пластины, м2 | Макс. площадь теплообменника, м2 |
| Теплотекс 20-А | U2 | 1,83 | 20 | 0,018 | 1,13 |
| Теплотекс 32-А | TR1 | 5,56 | 32 | 0,061 | 4,21 |
| Теплотекс 50-А | SR2 | 11,76 | 50 | 0,172 | 11,87 |
| Теплотекс 65-А | H17 | 22,22 | 65 | 0,17 | 10,03 |
| Теплотекс 80-А | N35 DH | 30,56 | 80 | 0,35 | 43,05 |
| Теплотекс 80-B | N35 MGS | 30,56 | 80 | 0,35 | 58,80 |
| Теплотекс 100-А | O034 | 47,1 | 100 | 0,338 | 70,30 |
| Теплотекс 100-B | O050 | 47,1 | 100 | 0,497 | 125,74 |
| Теплотекс 100-C | Q030 | 47,1 | 100 | 0,288 | 86,98 |
| Теплотекс 100-D | Q055 | 47,1 | 100 | 0,565 | 163,85 |
| Теплотекс 100-E | Q080 | 47,1 | 100 | 0,82 | 233,70 |
| Теплотекс 150-А | A055 | 102,78 | 150 | 0,55 | 179,85 |
| Теплотекс 150-B | A085 | 102,78 | 150 | 0,852 | 278,60 |
| Теплотекс 200-А | J060 | 247 | 200 | 0,524 | 242,09 |
| Теплотекс 200-C | J107 | 247 | 200 | 0,991 | 457,84 |
| Теплотекс 200-E | J185 | 247 | 200 | 1,768 | 1 382,58 |
| Теплотекс 250-C | J250 | 390 | 250 | 0,991 | 457,84 |
Запасные части
Комплектующие
Пластины для стандартного типоряда теплообменников.
Для теплообменников TR1 до J107, диаметры соединений от 32 мм до 200 мм.
Для теплообменников нестандартного ряда: полусварные аппараты LR4, TR9;
Для теплообменников нестандартного ряда: теплообменники с диаметром соединений 300 мм и более.
Материал пластин
Материал пластин | Нержавеющая сталь AISI 316 | Аустенитная сталь с содержанием хрома 16,8%, никеля 10,7%, молибдена 2,2%. Допускается содержание хлоридов в воде до 50 мг/л при температуре стенки 100 0С. Толщина 0,5 мм – на давление 1,6 МПа, толщина 0,6-0,7 мм – на давление 2,5 МПа. | Используется в энергетике и промышленности для теплоносителей пар, вода, этиленгликоль, масло. |
Титан | Толщина 0,5 мм – на давление 1,0 МПа, 0,7 мм – на давление 1,83 МПа. | Используется для морской воды, при содержании хлоридов в воде больше 50 мг/л при температуре стенки 1000С. | |
SMO 254 | Высоколегированная сталь с содержанием хрома 20%, никеля 18%, молибдена 6,1%. Толщина 0,5 мм – на давление 1,9 МПа, толщина 0,6мм – на давление 2,38 МПа. | Используется для агрессивных сред. |
Межпластинчатые уплотнения
Выбор материалов уплотнений сильно зависит от условий эксплуатации и хранения, рабочих режимов теплообменника (температуры, химический состав рабочей среды) и выбирается индивидуально в каждом расчете.
Наличие уплотнений на складе уточняйте у наших специалистов.
Материал уплотнения | EPDM | Этилен-пропилен тройной сополимер Тмах=1600С. | Используется для воды, низкотемпературного пара, этиленгликоля. |
EPDMHT | Этилен-пропилен тройной сополимер Тмах=1750С. | Используется для теплоносителей с высокими температурами. | |
NBR | Акрилонитрил-бутадиен Тмах=1100С. | Используется для масел. | |
FKMViton | Триполимер гексафлуорополипропилен, винилидин флуорид, тетрафлуороэтилен Тмах=2000С. | Используется для теплоносителей с высокими температурами и для агрессивных сред. |
Способ крепления уплотнений EasyClip предназначен для быстрого зажима в установочное место с помощью клипс. Уплотнение жестко фиксировано и остается в сохранности во время работы. Зафиксировать уплотнение на пластине можно всего за 15 секунд. Благодаря системе крепления EasyClip , уплотнение не выходит за границы пакета пластин, таким образом, удается избежать воздействия на эластомер разрушающих факторов окружающей среды, например, ультра-фиолетового излучения.
Паяные пластинчатые теплообменники
Паяные пластинчатые теплообменники "Теплотекс АПВ" могут быть использованы для нагрева и охлаждения жидких сред в системах отопления, охлаждения и производственных процессах. Соприкасающиеся с рабочей средой детали теплообменника выполнены из нержавеющей стали марки 1.4401 (AISI 316) или 1.4404 (AISI 316L). Материал припоя: медь 99,9%.
Конструкция
| Материал пластин | Нержавеющая сталь AISI 316 |
| Материал припоя | Медь |
| Максимальная расчетная температура | 195 °С |
| Максимальное расчетное давление | 30 бар |
| Производитель | Дания |
Все марки паяных теплообменников имеют - Сертификат соответствия техническому регламенту о безопасности машин и оборудования; - Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение на взрывопожароопасных и химически опасных производствах и объектах; - Санитарно-эпидемиологическое заключение, удостоверяющее изготовление паяных теплообменников в соответствии с ТУ 3612-002-13573683-04 и соответствуют санитарным правилам.
Типоразмерный ряд
| Тип | B, мм | H, мм | b, мм | h/h2, мм | D, мм | L, мм | Соединение | Вес | Давление |
| О12 | 73 | 189 | 40 | 154 | 20 | 7+(2,2×n) | G3/4” | 0,68+(0,045×n) | 45/30 бар Исп./раб. |
| О15 | 73 | 202 | 52 | 172 | 26 | 7+(2,3×n) | G3/4” | 0,70+(0,044×n) | |
| O20 | 125 | 532 | 72 | 479 | 28 | 9+(2,3×n) | G1” | 2,45+(0,200×n) | |
| О30 | 106 | 306 | 50 | 250 | 28 | 7+(2,2×n) | G3/4” | 1,61+(0,091×n) | |
| О35 | 124 | 337 | 69 | 281 | 28 | 7+(2,3×n) | G 1 ¼” | 2,70+(0,160×n) | |
| O45 | 281 | 543 | 198 | 460 | 37 | 11,5+(2,65×n) | G1” | 13,2+(0,500×n) | |
| О60 | 124 | 532 | 69 | 476 | 19,5 | 7,5+(2,3×n) | G1 ¼ ” | 3,50+(0,200×n) | |
| О70 | 152 | 452 | 72 | 372 | 50 | 9+(2,35×n) | G1 ½” | 4,72+(0,240×n) | |
| О75 | 124 | 626 | 69 | 571 | 19,5 | 7,5+(2,3×n) | G1 ½” | 3,50+(0,200×n) | |
| О85 | 271 | 532 | 198 | 460 | 50 | 7+(2,3×n) | G2” | 7,00+(0,42×n)+14,6 | |
| О100 | 184 | 605 | 92 | 520 | 50 | 7+(2,4×n) | G2 ½” | 7,20+(0,42×n) |
Кожухи
Внешний кожух:
Серый RAL 7040
Класс материала B1 по DIN 4102
Полистирол (без ПВХ)
Изоляция: Полиуретан,
Материал класса B2, не содержит галогенов
Температура до 130 ° С
Теплопроводность 0,027 Вт / мК
Соединения
Соединения резьбовые по DIN ISO 228 BSP (DIN 259).
BSP - (British Standard Pipe Thread) Британские трубные несамоуплотняющиеся цилиндрические резьбы
Типоразмер | Наружный диаметр, дюймов | Наружный диаметр, мм | Диаметр сверления, мм | Число витков на дюйм | Шаг, мм |
G 1/8" | 9,73 | 8,85 | 8,80 | 28 | 0,907 |
G 1/4" | 13,16 | 11,89 | 11,80 | 19 | 1,337 |
G 3/8" | 16,66 | 15,39 | 15,25 | 19 | 1,337 |
G 1/2" | 20,95 | 19,17 | 19,00 | 14 | 1,814 |
G 5/8" | 22,91 | 21,13 | 21,00 | 14 | 1,814 |
G 3/4" | 26,44 | 24,66 | 24,50 | 14 | 1,814 |
G 7/8" | 30,20 | 28,42 | 28,25 | 14 | 1,814 |
G 1" | 33,25 | 30,93 | 30,75 | 11 | 2,309 |
G 1 1/8" | 37,90 | 35,58 | 35,30 | 11 | 2,309 |
G 1 1/4" | 41,91 | 39,59 | 39,25 | 11 | 2,309 |
G 1 3/8" | 44,32 | 42,00 | 41,70 | 11 | 2,309 |
G 1 1/2" | 47,80 | 45,48 | 45,25 | 11 | 2,309 |
G 1 3/4" | 53,74 | 51,43 | 51,10 | 11 | 2,309 |
G 2" | 59,61 | 57,29 | 57,00 | 11 | 2,309 |
G 2 1/4" | 65,71 | 63,39 | 63,10 | 11 | 2,309 |
G 2 1/2" | 75,18 | 72,86 | 72,60 | 11 | 2,309 |
G 2 3/4" | 81,53 | 79,21 | 78,90 | 11 | 2,309 |
G 3" | 87,88 | 85,56 | 85,30 | 11 | 2,309 |
G 3 1/4" | 93,98 | 91,66 | 91,50 | 11 | 2,309 |
G 3 1/2" | 100,33 | 98,01 | 97,70 | 11 | 2,309 |
G 3 3/4" | 106,68 | 104,30 | 104,00 | 11 | 2,309 |
G 4" | 113,03 | 110,71 | 110,40 | 11 | 2,309 |
Преимущества
- низкие стоимости;
- высокая надежность, обусловленная конструкцией паяного теплообменника;
- компактность, небольшие габариты;
- небольшой вес;
- возможность эксплуатации при высоких давления и температурах;
- возможность применения в агрессивных средах, где невозможно применить разборный ТО из-за химической нестойкости межпластинчатых уплотнений;
Области применения
- коммунальное хозяйство;
- теплоснабжение как промышленное, так и частного сектора;
- промышленность (охлаждение СОЖ, системы чиллер-теплообменник в холодильных центрах, охлаждение/нагрев нефтепродуктов и пр.)
