Теплообменники SIGMA

РАЗБОРНЫЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ

"SIGMA"

пластинчатые теплообменники

Разборными пластинчатыми теплообменниками называют специальное оборудование, состоящее из пакета разделенных уплотнителями гофрированных пластин. Благодаря такой форме теплообменной поверхности эти устройства и получили свое название. Пакет пластин теплообменника надежно фиксируется между парой прижимных плит и сжимается до необходимого размера. Остаточная деформация исключается благодаря наличию стяжных шпилек.

На сегодняшний день пластинчатые теплообменники практически вытеснили теплообменные аппараты других видов из систем теплоснабжения. Главными их преимуществами считаются простота конструкции и высочайшая эффективность теплообменных процессов.

Расчет теплообменника

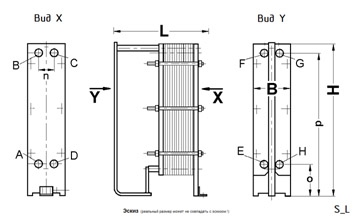

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Тип
Размеры, мм
Площадь поверхности пластины, м2
Макс. расход, м3/час
Макс. давление, бар
Макс. кол-во пластин
DN
H
B
L
P
n
o
Sigma M5
470
185
600
456
70
75
0,04
15
25
150
1"
Sigma M7
730
210
665
670
90
190
0,059
15
25
100
1"
Sigma M9
954
210
915
894
90
190
0,092
15
25
140
1"
Sigma M19
1150
340
1360
1025
165
275
0,190
50
25
140
2"/ 50
Sigma M13
875
300
1127
760
135
170
0,120
80
25
150
2 1/2" /65
Sigma M26
1480
380
1620
1345
174
365
0,260
80
25
210
2 1/2" /65
Sigma M36
1585
450
2125
1434
218
358
0,356
120
25
300
3"/ 80
Sigma M37
1585
450
2125
1434
218
358
0,345
120
25
300
3"/ 80
Sigma M25
1290
530
1630
1110
272
400
0,252
200
25
300
100
Sigma M29
1290
530
1630
1110
272
400
0,290
200
25
300
100
Sigma M35
1370
525
1630
1190
272
246
0,365
200
25
300
100
Sigma M49
1370
525
1630
1190
272
246
0,410
200
25
300
100
Sigma M55
1760
525
1630
1580
272
246
0,550
200
25
300
100
Sigma M66
1910
620
2735
1725
290
254
0,668
320
25
345
125
Sigma M56
1620
700
2235
1620
354
300
0,560
720
25
280
150
Sigma M76
1996
700
2235
1764
354
300
0,755
720
25
280
150
Sigma M96
2370
700
2235
2138
354
300
1,005
720
25
280
150
Sigma M106
2268
820
2498
1975
425
300
1,103
750
25
290
200
Sigma M136
2730
820
2498
2382
425
300
1,400
750
25
300
200
Sigma M149
2870
1100
2795
2230
560
395
1,650
2000
25
340
350
Sigma M156
2870
1100
2795
2230
560
395
1,650
2000
25
340
350
Sigma M229
3481
1100
2800
2841
560
395
2,350
2000
25
300
350
Sigma M206
3320
1365
3300
2528
680
600
2,000
4750
25
420
500
Sigma M306
4082
1365
3300
3290
680
660
3,000
4750
25
420
500

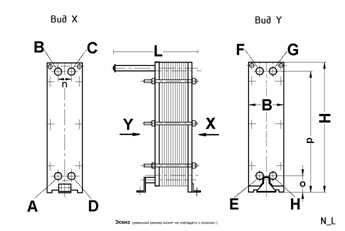

 схемасхема

Схема пластинчатого теплобменника

теплообменники sigma







На данной схеме наглядно показано, что пластинчатый теплообменник состоит из:

1. Неподвижной передней плиты, которую также называют станиной.

2. Первой пластины (начальной).

3. Левосторонней пластины.

4. Правосторонней пластины.

5. Общего пакета пластин.

6. Левосторонней пластины.

7. Правосторонней пластины.

8. Съемной задней плиты, известной также, как прижимная.

9. Верхней несущей направляющей.

10. Стойки.

11. Нижней несущей направляющей.

12. Стягивающей шпильки с фиксирующими шайбами и гайками.

Типы разборных теплообменников

Выделяют несколько типов разборных теплообменников:

  • Пластинчатые теплообменные устройства для пара;

  • Теплообменники для отопления;

  • Теплообменники для пищевой промышленности;

  • Теплообменники для ГВС.

Разборные пластинчатые теплообменники имеют множество преимуществ, главным из которых считается эффект самоочистки от накипи и оседаний, который обеспечивается очень высокой турбулентностью потока. Также можно отметить приличную прочность (для изготовления пластин используется нержавеющая сталь) и высокую ремонтопригодность этих устройств. Благодаря дополнительным креплениям улучшается фиксация уплотнителей, что гарантирует полную герметичность теплообменника. Срок службы теплообменного аппарата пластинчатого типа составляет 15-20 лет (при условии правильной установки, своевременного техобслуживания и соблюдения требований к воде). Если использовать теплообменник низкого качества, он будет очень быстро засоряться. И в этом главный недостаток данного устройства.

Области применения теплообменников SIGMA

Возможности применения пластинчатых теплообменников широчайшие. Они активно используются в энергетике, металлургии, автомобилестроении, машиностроении и судостроении, а также в химической, нефтехимической, текстильной, пищевой, фармацевтической и целлюлозно-бумажной промышленности. Также теплообменные устройства этого типа являются важнейшим элементом холодильной техники, а также систем отопления, вентиляции и кондиционирования.






ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИК SIGMATWIN

Пластинчатые теплообменник SIGMATWIN

Производитель: API Schmidt-Bretten

С целью повышения безопасности производственных процессов, а так же для того, чтобы соответствовать постоянно возрастающим требованиям к пластинчатым теплообменникам, мы спроектировали пластину SIGMATWIN с двойными стенками.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

- Вместо одной пластины SIGMA используются две под названием SIGMATWIN. Поместив пластины одну в другую они штампуются одновременно.

- Пластины уплотняются при помощи плоского уплотнения типа O-ring или при помощи лазерного сварного шва вокруг четырех отверстий.

- Уплотнение вокруг отверстия исключает взаимную диффузию двух жидкостей/продуктов, которые подвергаются тепловой обработке. В случае прорыва пластин, жидкости вытекая в пространство между пластинами просачиваются наружу.

- Пластинчатый теплообменник SIGMA, оснащенный платинами с двойными стенками SIGMATWIN, можно открывать для проведения техосмотров или других операций, так же как и любой стандартный теплообменник. Можно также непосредственно проверять пространство между пластинами.

Материалы

- Нержавеющая сталь 1,4404 и др.

- Эластомерные уплотнители NBR / EPDM (соотв. FDA)






ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИК SIGMADUAL

Пластинчатые теплообменник SIGMADUAL

Производитель: API Schmidt-Bretten

Теплообменники SigmaDual разборного типа – новейшее и эффективное устройство передачи тепловой энергии от источника к получателю, которое может также применяться в целях охлаждения. В качестве рабочих сред в каналах гофрированных пластин могут перемещаться как жидкости (предпочтительно незамерзающие), так и газообразные вещества.

Состоит разборный теплообменник SigmaDual из нескольких основных звеньев: прочная несущая рама, пластины и уплотнения. Причем элементы поддаются рекомбинации или замене в зависимости от предназначения аппарата и задач, которые предполагается решить. Регулировке поддаются размеры, количество, положение и другие характеристики пластин, в том числе и внешние (к примеру, рельефность). Таким образом, достигается универсальность и экономичность конструкции.

Процесс монтажа и уход за теплообменниками SigmaDual отличаются простотой, если сравнивать конструкцию с иными агрегатами схожего назначения. В то же время самый главный показатель – теплопередача, у обменников этой марки всегда будет радовать превосходными результатами.

РАБОЧИЕ ХАРАКТЕРИСТИКИ:

Рабочие температуры:         от -30 °C до +200 °C

Рабочее давление:                от вакуума до 30 бар

ИСПОЛЬЗУЕМЫЕ СОЕДИНЕНИЯ:

- DN 100 (4“) соединение;

- DN 200 (8“) соединение;

- DN 350 (14“) соединение.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

- Сварной модуль, который состоит из двух теплообменных пластин, сваренных между собой, особенно пригоден для работы с самыми агрессивными средами.

- Имеются только две прокладки кольцевого типа, контактирующие с агрессивной средой и обеспечивающие переход от одного рабочего модуля к другому.

- Возможна установка обычных эластомеров для контакта с менее губительной средой. Их вариации можно выбрать в зависимости от пожеланий заказчика и

от каждого конкретного случая применения.

- Дополнительную гарантию от протечек обеспечивает двойной лазерный шов (по окружности портов распределения).

- Модульная конструкция такого обменника обеспечивает особую гибкость. Меняя или последовательно устанавливая новые модули, можно легко

адаптировать SigmaDual к изменениям мощности и параметров.

- Теплообменник модульного типа может использоваться во всех областях применения, в том числе в химической промышленности и в хладоснабжении.

- Производство модульных теплообменников может вестись из всех ходовых материалов.






МОДЕЛЬНЫЙ РЯД

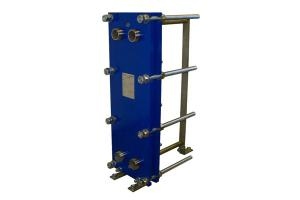

Разборный пластинчатый теплообменник Sigma M5
Разборный пластинчатый теплообменник Sigma M5
От 250 €

Разборный пластинчатый теплообменник Sigma M7
Разборный пластинчатый теплообменник Sigma M7
От 420 €


Разборный пластинчатый теплообменник Sigma M9
Разборный пластинчатый теплообменник Sigma M9
От 550 €

Разборный пластинчатый теплообменник Sigma M13
Разборный пластинчатый теплообменник Sigma M13
От 771 €


Разборный пластинчатый теплообменник Sigma M19
Разборный пластинчатый теплообменник Sigma M19
От 790 €

Разборный пластинчатый теплообменник Sigma M26
Разборный пластинчатый теплообменник Sigma M26
От 1140 €


Разборный пластинчатый теплообменник Sigma M36
Разборный пластинчатый теплообменник Sigma M36
От 1659 €

Разборный пластинчатый теплообменник Sigma M37
Разборный пластинчатый теплообменник Sigma M37
От 1659 €


Разборный пластинчатый теплообменник Sigma M25
Разборный пластинчатый теплообменник Sigma M25
От 1551 €

Разборный пластинчатый теплообменник Sigma M35
Разборный пластинчатый теплообменник Sigma M35
От 1864 €


Разборный пластинчатый теплообменник Sigma M49
Разборный пластинчатый теплообменник Sigma M49
От 1816 €

Разборный пластинчатый теплообменник Sigma M55
Разборный пластинчатый теплообменник Sigma M55
От 2323 €


Разборный пластинчатый теплообменник Sigma M66
Разборный пластинчатый теплообменник Sigma M66
От 2599 €

Разборный пластинчатый теплообменник Sigma M56
Разборный пластинчатый теплообменник Sigma M56
От 4309 €


Разборный пластинчатый теплообменник Sigma M76
Разборный пластинчатый теплообменник Sigma M76
От 5063 €

Разборный пластинчатый теплообменник Sigma M96
Разборный пластинчатый теплообменник Sigma M96
От 5730 €


Разборный пластинчатый теплообменник Sigma M106
Разборный пластинчатый теплообменник Sigma M106
От 4995 €

Разборный пластинчатый теплообменник Sigma M136
Разборный пластинчатый теплообменник Sigma M136
От 7653 €


Разборный пластинчатый теплообменник Sigma M156
Разборный пластинчатый теплообменник Sigma M156
От 12975 €

Разборный пластинчатый теплообменник Sigma M229
Разборный пластинчатый теплообменник Sigma M229
От 12458 €


УПЛОТНЕНИЯ ДЛЯ ТЕПЛООБМЕННИКОВ

Уплотнения для теплообменников



Материал прокладки
Цветовой код
NBR-FDA
1 х голубой, 3 x голубой,  голубой / белый
NBR-LT
 2 x зеленый
NBR-HT
синий / желтый
H-NBR
1 х желтый
EPDM-FDA
1 х красный,  красный / зеленый
EPDM-HT
2 х красный,  2 х красный / зеленый
Viton - А
1 x серый,  2 x серый,  серый / белый,  серый / зеленый
Viton - G
2 x фиолетовый, 3 x фиолетовый, серый / фиолетовый
Viton - GF
2 x серый, серый / красный
Hypalon
1 x белый
Chloropren
1 х зеленый
Silicon
 2 x белый

ПЛАСТИНЫ ДЛЯ ТЕПЛООБМЕННИКОВ

Пластины для теплообменников



Теплообменное оборудование постоянно работает в достаточно суровых условиях. Резкие перепады давления и температур, а также склонность к образованию конденсата от взаимодействия рабочих веществ постепенно могут вывести из строя даже самое высокопрочное устройство. И особенно от такого вредоносного воздействия страдают уплотнения и пластины для теплообменника, замена которых должна производиться регулярно. Однако сделать это некомпетентному работнику будет достаточно сложно. Дело в том, что пластины для теплообменников в большинстве случаев отличаются между собой по многим параметрам (угол наклона поверхности, геометрическим особенностям каналов и так далее). Поэтому их переустановку или обслуживание лучше доверить опытным профессионалам.

Мастера ООО «Алест» предварительно проведут тщательнейший анализ состояния уплотнений, пластин, а также других деталей теплообменников, после чего будет принято решение об оптимальном способе замены узлов. При этом специалисты могут лично приехать прямо на место работы теплообменного оборудования для проведения необходимых исследований.

Model
Sigma 16
Sigma 17
Sigma 22
Sigma 26
Sigma 27
Sigma  30
HC=mm

110

175
174

VC=mm

868

980
980


Model
Sigma 32
Sigma 37
Sigma 52
Sigma 64
Sigma 65
Sigma 85
HC=mm
230
218
314
290
290
290
VC=mm
1056
1076
1252
1471
1471
1928

Model
Sigma 114
Sigma M27
Sigma M36
Sigma M37
Sigma M66
Sigma M76
HC=mm
425





VC=mm
1675






Model
Sigma M106
Star 45
Star 90
Sigma X19
Sigma X13
Sigma X29
HC=mm



165


VC=mm



750
