Уплотнительные прокладки для теплообменников Альфа Лаваль / ALFA LAVAL



Цены на уплотнительные прокладки

для теплообменников Alfa Laval

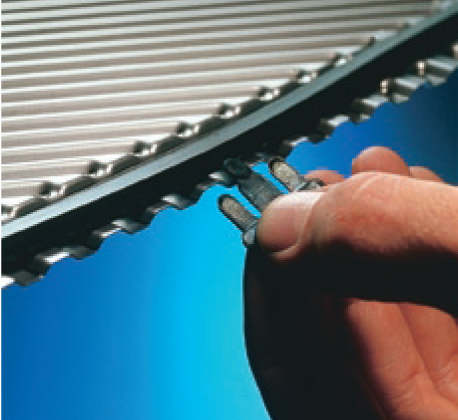

Уплотнение Alfa Laval представляет собой цельную резиновую прокладку, которая устанавливается в специальной уплотнительной канавке в пластине теплообменника и сажается на эпоксидный клей или фиксируется клипсами, что позволяет выдерживать высокие давления. Схема установки уплотнений с фиксирующими замками обеспечивает их быструю и легкую замену. Все прокладки уплотнения к теплообменнику изготавливаются из высококачественных резиновых материалов.



Уплотнение EPDM - этилен-пропиленовый каучук (ethylene-propylene diene elastomer) используется для различных нежирных и не содержащих минеральных масел, химических соединений, работающий при температуре от -30 до +160 градусов Цельсия.

Уплотнение NBR - Бутадиен-нитрильный каучук (Nitrile rubber) идеален для жирных сред и воды, но не применим для пара, однако может выдерживать большой диапазон температур (от -20 до +140 градусов Цельсия).

Размеры уплотнения для теплообменников Alfa Laval стандартны, но могут колебаться в зависимости от моделей и размеров пластин, которые они обрамляют.



ПРАЙС-ЛИСТ

на ПЛАСТИНЫ, УПЛОТНЕНИЯ, ВСТАВКИ

к теплообменникам Альфа Лаваль

СКИДКИ!!!

Марка ПТОАртикулНаименованиеЦена в руб. с НДС
М3 / AQ13730174003Пластина M3-H-316-0.5-4H708,33
М3 3729174003Пластина M3-L-316-0.5-4H708,33
М33730174004Пластина M3-H-316-0.5-2H708,33
М33730174011Пластина M3-H-316-0.5-2H708,33
М33730174016Пластина M3-H-316-0.5-0H - End Plate I708,33
М33226309546Уплотнение M3-NBRP-C/PEAK 345,89
М33226309543Уплотнение M3-EPDMCT-C/PEAK 397,72
M6 / AQ23671174003Пластина M6-H-316-0.5-4H2 059,02
M63670174003Пластина M6-L-316-0.5-4H2 059,02
M63671174004Пластина M6-H-316-0.5-2H2 059,02
M63671174011Пластина M6-H-316-0.5-2H2 059,02
M63671174044Пластина M6-H-316-0.5-2H - Transition Plate2 944,47
M63671174051Пластина M6-H-316-0.5-2H - Transition Plate2 944,47
M63671174076Пластина M6-H-316-0.5-0H - End Plate I2 059,02
M63233014046Уплотнение M6-NBRP-C/PEAK 556,03
M63900172628Уплотнение M6-EPDMP-C667,24
M63233063696Уплотнение M6-NBRP-PEAK - Ring Gasket212,39
M63233063693Уплотнение M6-EPDM-PEAK - Ring Gasket244,18
M63232474821Коллар M6-316-0.8478,83
M6M / AQ2M3642174003Пластина M6M-H-316-0.5-4H2 229,24
M6M3641174003Пластина M6M-L-316-0.5-4H2 229,24
M6M3642170004Пластина M6M-H-316-0.6-2H2 452,12
M6M3642170011Пластина M6M-H-316-0.6-2H2 452,12
M6M3642170044Пластина M6M-H-316-0.6-2H - Transition Plate3 622,47
M6M3642170051Пластина M6M-H-316-0.6-2H - Transition Plate3 622,47
M6M3642170076Пластина M6M-H-316-0.6-0H - End Plate I2 452,12
M6M3642170083Пластина M6M-H-316-0.6-4H - End Plate II2 452,12
M6M3233014146Уплотнение M6M-NBRP-C/PEAK643,48
M6M3900561428Уплотнение M6M-EPDMP-C/PEAK772,19
M6M3233066346Уплотнение M6M-NBRP-PEAK - Ring Gasket289,56
M6M3900561528Уплотнение M6M-EPDMP-PEAK - Ring Gasket347,45
M6M3233085351Коллар M6M-316-0.8478,83
M10B / AQ43675174003Пластина M10B-H-316-0.5-4H3 860,62
M10B3674174003Пластина M10B-L-316-0.5-4H3 860,62
M10B3675170004Пластина M10B-H-316-0.6-2H4 246,96
M10B3675170011Пластина M10B-H-316-0.6-2H4 246,96
M10B3675170044Пластина M10B-H-316-0.6-2H6 176,56
M10B3675170051Пластина M10B-H-316-0.6-2H6 176,56
M10B3675170076Пластина M10B-H-316-0.6-0H - End Plate I4 246,96
M10B3675170083Пластина M10B-H-316-0.6-4H - End Plate II4 246,96
M10B3233016546Уплотнение M10B-NBRP-C/RIB 878,82
M10B3233016543Уплотнение M10B-EPDMCT-C/RIB1 010,68
M10B3233065146Уплотнение M10B-NBRP-PEAK - Ring Gasket395,62
M10B3233065143Уплотнение M10B-EPDM-PEAK - Ring Gasket989,34
M10B3232473671Коллар M10B-316-0.8585,27
M10M / AQ4М3673174003Пластина M10M-H-316-0.5-4H4 187,84
M10M3672174003Пластина M10M-L-316-0.5-4H4 187,84
M10M3673170004Пластина M10M-H-316-0.6-2H4 606,59
M10M3673170011Пластина M10M-H-316-0.6-2H4 606,59
M10M3673170044Пластина M10M-H-316-0.6-2H - Transition Plate6 427,46
M10M3673170051Пластина M10M-H-316-0.6-2H - Transition Plate6 427,46
M10M3673170076Пластина M10M-H-316-0.6-0H - End Plate I4 606,59
M10M3673170083Пластина M10M-H-316-0.6-4H - End Plate II4 606,59
M10M3233015096Уплотнение M10M-NBRP-C/PEAK1 116,91
M10M3233015093Уплотнение M10M-EPDMC-C/PEAK1 284,44
M10M3233064996Уплотнение M10M-NBRP-PEAK - Ring Gasket483,33
M10M3233064993Уплотнение M10M-EPDM-PEAK - Ring Gasket555,89
M15B / AQ63716174003Пластина M15B-H-316-0.5-4H7 513,90
M15B3715174003Пластина M15B-L-316-0.5-4H7 513,90
M15B3716170076Пластина M15B-H-316-0.6-0H - End Plate I8 265,51
M15B3716170083Пластина M15B-H-316-0.6-4H - End Plate II8 265,51
M15B3233018196Уплотнение M15B-NBRP-C/PEAK1 419,72
M15B3900729605Уплотнение M15B-EPDMCT-C/RIB/LIP1 632,59
M15B3233018246Уплотнение M15B-NBRP-PEAK - Ring Gasket545,27
M15B3233018243Уплотнение M15B-EPDM-PEAK - Ring Gasket627,21
M15B3233084621Коллар M15B-316-0.82 508,30
M15M / AQ6M3811174003Пластина M15M-H-316-0.5-4H8 066,39
M15M3810174003Пластина M15M-L-316-0.5-4H8 066,39
M15M3811170076Пластина M15M-H-316-0.6-0H - End Plate I8 873,27
M15M3811170083Пластина M15M-H-316-0.6-4H - End Plate II8 873,27
M15M3233018046Уплотнение M15M-NBRP-C/PEAK1 678,95
M15M3233018043Уплотнение M15M-EPDMC-C/PEAK1 930,70
M15M3233018096Уплотнение M15M-NBRP-PEAK - Ring Gasket584,93
M15M3233018093Уплотнение M15M-EPDM-PEAK - Ring Gasket672,59
M15M3233084501Коллар M15M-316-0.82 888,64
T2B  /  AQ1A3900438103Пластина T2B-H-316-0.5-4H621,47
T2B3900438104Пластина T2B-H-316-0.5-2H621,47
T2B3900438111Пластина T2B-H-316-0.5-2H621,47
T2B3900438116Пластина T2B-H-316-0.5-0H - End Plate I621,47
T2B3900491706Уплотнение T2B-NBRP-C/PEAK381,58
T2B3900492004Уплотнение T2B-EPDMC-C/PEAK438,76
T2B3900495606Уплотнение T2B-NBRP-C/FLAT - Ring Gasket96,57
T2B3900495404Уплотнение T2B-EPDMC-C/FLAT - Ring Gasket241,44
T5B /  AQ2A3900746103Пластина T5B-H-316-0.4-4H1 092,82
T5B3900746003Пластина T5B-L-316-0.4-4H1 092,82
T5B3900746303Пластина T5B-H-316-0.5-4H1 214,09
T5B3900746203Пластина T5B-L-316-0.5-4H1 214,09
T5B3900746304Пластина T5B-H-316-0.5-2H1 143,17
T5B3900746311Пластина T5B-H-316-0.5-2H1 143,17
T5B3900746344Пластина T5B-H-316-0.5-2H - Transition Plate2 095,16
T5B3900746351Пластина T5B-H-316-0.5-2H - Transition Plate2 095,16
T5B3900746376Пластина T5B-H-316-0.5-0H - End Plate I1 143,17
T5B3900729506Уплотнение T5B-NBRP-C/RIB460,65
T5B3900729528Уплотнение T5B-EPDMP-C/RIB552,7
T5B3900736406Уплотнение T5B-NBRP-RIB - Ring Gasket179,45
T5B3900736428Уплотнение T5B-EPDMP-RIB - Ring Gasket215,29
T5B3900737702Коллар T5B-316-0.82 500,04
T5M / AQ2AM3900769003Пластина T5M-H-316-0.5-4H1 243,94
T5M3900768903Пластина T5M-L-316-0.5-4H1 243,94
T5M3900769004Пластина T5M-H-316-0.5-2H1 243,94
T5M3900769011Пластина T5M-H-316-0.5-2H1 243,94
T5M3900769044Пластина T5M-H-316-0.5-2H - Transition Plate2 063,71
T5M3900769051Пластина T5M-H-316-0.5-2H - Transition Plate2 063,71
T5M3900769016Пластина T5M-H-316-0.5-0H - End Plate I1 243,94
T5M3900732106Уплотнение T5M-NBRP-C/PEAK460,65
T5M3900732128Уплотнение T5M-EPDMP-C/PEAK655,36
T5M3900723306Уплотнение T5M-NBRP-RIB - Ring Gasket189,41
T5M3900723328Уплотнение T5M-EPDMP-RIB - Ring Gasket227,29
T5M3900723402Коллар T5M-316-0.8957,1
T8B / AQ33,903E+11Пластина T8B-H-316-0.5-4H2 624,06
T8B3,903E+11Пластина T8B-L-316-0.5-4H2 624,06
T8B3,903E+11Пластина T8B-H-316-0.4-4H2 361,65
T8B3,903E+11Пластина T8B-L-316-0.4-4H2 361,65
T8B3,903E+11Пластина T8B-H-316-0.5-0H - End Plate I2 624,06
T8B3,903E+11Пластина T8B-H-316-0.5-4H - End Plate II2 624,06
T8B3,90084E+11Уплотнение T8B-NBRP-C/LP714,79
T8B3,90084E+11Уплотнение T8B-EPDMP-C/LP857,66
T8M / AQ3М3,903E+11Пластина T8M-H-316-0.5-4H2 791,50
T8M3,903E+11Пластина T8M-L-316-0.5-4H2 791,50
T8M3,903E+11Пластина T8M-H-316-0.5-0H - End Plate I2 791,50
T8M3,903E+11Пластина T8M-H-316-0.5-4H - End Plate II2 791,50
T8M3,90084E+11Уплотнение T8M-NBRP-C/LP837,13
T8M3,90084E+11Уплотнение T8M-EPDMC-C/LP962,73
TL10B / AQ4L3900488103Пластина TL10B-H-304-0.4-4HПо запросу
TL10B3900488003Пластина TL10B-L-304-0.4-4HПо запросу
TL10B3900488576Пластина TL10B-H-316-0.6-0H - End Plate IПо запросу
TL10B3900488583Пластина TL10B-H-316-0.6-4H - End Plate IIПо запросу
TL10B3900487207Уплотнение TL10B NBRB/C-RIBПо запросу
TL10P / AQ4LP3900782203Пластина TL10P-H-316-0.5-4H6 752,74
TL10P3900781903Пластина TL10P-L-316-0.5-4H6 752,74
TL10P3900784076Пластина TL10P-H-316-0.6-0H - End Plate I7 282,49
TL10P3900784003Пластина TL10P-H-316-0.6-4H7 428,11
TL10P3900767107Уплотнение TL10P-NBRB-C/RIB/LP1 056,27
TL10P3900767128Уплотнение TL10P-EPDMP-C/RIB/LP1 584,33
TL3B / AQ1L3900748603Пластина TL3B-H-316-0.5-4H1 025,15
TL3B3900748403Пластина TL3B-L-316-0.5-4H1 025,15
TL3B3900748203Пластина TL3B-H-316-0.4-4H922,67
TL3B3900748003Пластина TL3B-L-316-0.4-4H922,67
TL3B3900748676Пластина TL3B-H-316-0.5-0H - End Plate I909,21
TL3B3900737406Уплотнение TL3B-NBRP-C/RIB512,73
TL3B3900737428Уплотнение TL3B-EPDMP-C/RIB615,16
TL3P / AQ1LP3900755803Пластина TL3P-H-316-0.5-4H909,21
TL3P3900755603Пластина TL3P-L-316-0.5-4H909,21
TL3P3900755876Пластина TL3P-H-316-0.5-0H - End Plate I796,43
TL3P3900752806Уплотнение TL3P-NBRP-C/RIB540,3
TL3P3900790028Уплотнение TL3P-EPDMP-C/RIB/LP648,37
TL6B /  AQ2L3900739203Пластина TL6B-H-316-0.5-4H2 708,45
TL6B3900739103Пластина TL6B-L-316-0.5-4H2 708,45
TL6B3900739003Пластина TL6B-H-316-0.4-4H2 437,54
TL6B3900738903Пластина TL6B-L-316-0.4-4H2 437,54
TL6B3900738104Пластина TL6B-H-316-0.6-2H2 904,68
TL6B3900738111Пластина TL6B-H-316-0.6-2H2 904,68
TL6B3900738144Пластина TL6B-H-316-0.6-2H - Transition Plate4 300,73
TL6B3900738151Пластина TL6B-H-316-0.6-2H - Transition Plate4 300,73
TL6B3900738176Пластина TL6B-H-316-0.6-0H - End Plate I2 904,68
TL6B3900738183Пластина TL6B-H-316-0.6-4H - End Plate II2 904,68
TL6B3900727807Уплотнение TL6B-NBRB-C/RIB828,62
TL6B3900727828Уплотнение TL6B-EPDMP-C/RIB1 242,93
TL6B3900728107Уплотнение TL6B-NBRB-RIB - Ring Gasket375,12
TL6B3900728128Уплотнение TL6B-EPDMP-RIB - Ring Gasket562,77
TS6M / AQ2S3900000503Пластина TS6M-H-316-0.6-4H4 472,44
TS6M3900000403Пластина TS6M-L-316-0.6-4H4 472,44
TS6M3900002076Пластина TS6M-H-316-0.6-0H - End Plate I4 472,44
TS6M3900581428Уплотнение TS6M-EPDMP-C/RIB1 799,29
TS6M3900329128Уплотнение TS6M-EPDMP-RIB - Ring Gasket799,47
TS6M3233068461Коллар TS6M-316-0.81 409,82




Типоразмеры пластин и прокладок для
теплообменников Альфа Лаваль.
Все размеры указаны ниже в миллиметрах
 для использования на графике справа.
По вопросам подбора и заказа пластин и прокладок для теплообменника обращайтесь в нашу сервисную службу.

 размеры пластин и прокладок Альфа Лаваль

Модель
Площадь
Размер А
Размер B
Размер C
Размер D
Размер E
Альфа Лаваль P30
0058
629,5
124
570
72
0
Альфа Лаваль EC500
1,32
2000
1000
1576

0
Альфа Лаваль P30 / A3

630
122
570
50
25
Альфа Лаваль М-3
0032
431
125,5
357
60
25
Alfa Laval P-01
431
431
126,5
357
60
32
Альфа Лаваль CLIP6
0,18
1000
250
859
130
51
Alfa Laval P-5
0,14
800
325


55
Альфа Лаваль P132
0,18
920
290
800
165
60
Альфа Лаваль P13
0,18
920
290
800
165
60
Альфа Лаваль M6F
0,15
750
250
640
140
60
Alfa Laval M6-M
0,14
750
250
640
140
60
Альфа Лаваль P02/P22
0,2
710
248
593
135
65
Альфа Лаваль P22 клип
0,12
715
250
591
135
70
Альфа Лаваль P22 / P26
0,12
715
250
591
135
70
Альфа Лаваль P21
0,12
715
250
591
135
70
Альфа Лаваль CLIP8
0,38
1250
375
1095
220
78
Альфа Лаваль TS6

505
327
380
200
80
Альфа Лаваль H7
0,4
1233
425,5
1054
254
80
Альфа Лаваль P14
0,38
1200
460
1032
264
82
Альфа Лаваль A10B
0,48
1393
478,5
1205
290
100
Альфа Лаваль CLIP10
0,62
1500
500
1324
324
100
Альфа Лаваль H10
0,65
1482
533,5
1221
348
100
Alfa Laval AM10
0,43
1247
487
1046
290
100
Alfa Laval M10-BW
0,24
879
375
179
223
100
Alfa Laval A10-B
0,24
873
388,5
703
234
100
Alfa Laval M10-M
0,22
879
375
719
223
100
Alfa Laval M10-B
0,24
879
375
719
223
100
Альфа Лаваль P15
0,53
1372
500
1200
324
115
Альфа Лаваль P36
0,32
1154
430
945
230
120
Альфа Лаваль P32
0,32
1154
430
945
230
120
Альфа Лаваль P31
0,32
1154
430
945
230
120
Alfa Laval M15-B
0,62
1500
500
1294
298
140
Alfa Laval M15-F
0,62
1500
500
1294
298
140
Alfa Laval A15-B
0,75
1558
588,5
1315
350
160
Альфа Лаваль A15BW
0,75
1550
585
1315
350
160
Альфа Лаваль P17/P171
1,41
2080
795
1865
530
175
Альфа Лаваль P16
0,8
1360
795
1200
530
175
Альфа Лаваль TS20-М
0283
900
625
698
363
195
Alfa Laval AM20
0,79
1754
669
1450
365
200
Альфа Лаваль A20HBM
1,07
1835
715
1550
430
200
Alfa Laval M20-M
0,85
1750
625
1478
365
205
Alfa Laval AM20-B
0,89
1754
669
1450
365
210
Альфа Лаваль AK20
0,5
1220
669
930
365
210
Alfa Laval A20-B
1,07
1843
718,5
1550
430
210
Альфа Лаваль MX25-B
1,5
2250
750
1939
439
230
Альфа Лаваль MX25 LIP
1,5
2250
750
1939
439
230
Альфа Лаваль AX30
1,58
2208,5
909
1836
540
285
Альфа Лаваль MA30-S

2232
970
1815
555
295
Альфа Лаваль A30HBM

2190
890
1845
540
300
Альфа Лаваль M30FM

2245
995
1845
595
325
Альфа Лаваль MA30-М
1,5
2250
1000
1811
561
332
Alfa Laval A35
2
2303
1220
1850
765
350
Альфа Лаваль P45
0,55
1362
500
1200
324
110



 Получить консультацию и заказать комплектующие вы можете обратившись к нашим техническим специалистам:

ООО «МЗ Тепло Системы» - производит сервисное обслуживание и ремонт теплообменников в Москве и на территории  Центрального Федерального Округа.

Список обслуживаемых областей:  Москва,  Московская,  Калужская,  Ярославская,  Тверская, Тульская, Рязанская, Тамбовская,  Липецкая, Тверская,  Смоленская,  Ивановская,  Курская,  Костромская, Владимирская,  Брянская  области и др...

Офис: г. Москва, ул. Б. Косинская д. 27 стр. 2.

тел.: +7 (499) 397-01-02

тел./факс: +7 (495) 700-36-81

моб. тел.: +7 (915) 298-67-23

E-mail:  info@mztsrus.ru

E-mail:  info@mztservice.ru



Химический реагент - исследования, опыт, сравнение.

Химическая промывка пластинчатых теплообменников

Продолжение публикаций обсуждений специалистов АВОК по применению химических реагентов для промывок теплообменников.

Коррозия на пластинах теплообменника

Обсуждения специалистов АВОК по теме теплоснабжение

Установка для промывки теплообменников

 Установка для промывки, очистки теплообменников от накипи и отложений от итальянской компании GEL по привлекательной цене.

Течь теплообменника, ремонт теплообменника....

Почему потёк теплообменник....

Разборные пластинчатые теплообменники ТРАНТЕР

Общая информация.....

КАТАЛОГ ОБОРУДОВАНИЯ | О КОМПАНИИ | НАШИ УСЛУГИ | ТЕПЛООБМЕННИКИ ПЛАСТИНЧАТЫЕ | ЦЕНЫ на комплектующие | РАСЧЕТ ТЕПЛООБМЕННИКОВ | ПЛАСТИНЫ И ПРОКЛАДКИ | ПРОМЫВОЧНЫЕ НАСОСЫ | СРЕДСТВА ДЛЯ ПРОМЫВКИ | СЕРВИСНЫЙ ЦЕНТР | Ремонт Теплообменников | ВИДЫ ЗАГРЯЗНЕНИЙ ПТО | РАЗБОРНАЯ ОЧИСТКА теплоообменников | БЕЗРАЗБОРНАЯ ОЧИСТКА теплообменников | Промывка системы отопления и гвс | АКЦИИ / СКИДКИ | СПРАВОЧНИКИ / КАТАЛОГИ | ЗАЯВКА НА РАБОТЫ | Партнерство | КОНТАКТЫ

© mztservice.ru
