Теплообменники пластинчатые SWEP / СВЭП/СВЕП

Теплообменники СВЕП/ SWEP/ TRANTER International AB /ТРАНТЕР

В настоящее время компания SWEP производит только паяные пластинчатые теплообменники, а вот разборные, сварные и спиральные теплообменники производит компания TRANTER (Швеция) так же есть сборочное производство в России, вы можете заказать у нас любой теплообменник по цене производителя с доставкой по России и СНГ! Подробнее»»»»»»

Наша компания предлагает к поставке самую обширную номенклатуру разборных, сварных и паяных пластинчатых теплообменников для различных применений. Поставляемое теплообменное оборудование производся в Европе, Азии и Америке совместно с партнерами - TRANTER International AB и SWEP International AB. Разборные теплообменники серий GX, GC, GL, GD, GF, GW производятся в России. Все лучшее в технологии теплообмена заложено продукции РоСВЭП. Теплообменники SWEP, РоСВЕП, TRANTER сертифицированы большинством уполномоченных российских и международных организаций.

Наша компания является официальным сервисным партнёром по ремонту и сервисному обслуживанию теплообменного оборудования компании ТРАНТЕР на территории России (сертификат партнера>>>) мы поставляем только оригинальныекомплектующие для теплообменников.

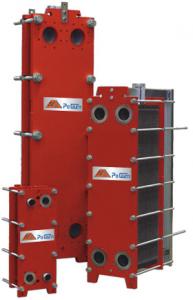

TRANTER/SWEP - РАЗБОРНЫЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ

Обширнейший ряд типоразмеров теплообменников Swep, разнообразные конструктивные исполнения, а также уникальная номенклатура высокоэффективных пластин.
Конструкция теплообменников Swep основана на модульном принципе. Стандартные рамы, пластины, различающиеся геометрией рельефа, и несколько вариантов присоединений могут конфигурироваться в комбинации, позволяющие создавать устройства, пригодные для выполнения широкого диапазона задач.
Теплообменники Swep легко разбираются для проведения инспекции, чистки или технического обслуживания.
Дополнительным достоинством разборных пластинчатых теплообменников Swep является возможность увеличения или уменьшения количества пластин для максимальной оптимизации параметров теплообменника Swep в случае изменения режима работы.

Благодаря уникальной патентованной конструкции пластин, мы предлагаем полную обратимость конфигурации теплообменника Swep для более точной подгонки под теплотехнические требования любого конкретного приложения. Пластины изготавливаются из нержавеющей стали, из никелевых сплавов или из титана, однако могут быть изготовлены также из других материалов.

Материалы пластин – AISI 304, AISI 316, Титан, 254 SMO
Материал прокладок нитрил - EPDM, Fluor, Viton
Температура до + 180 °С

Запасные части для теплообменников
Наша компания предлагает полный ассортимент запасных частей для пластинчатых разборных теплообменников РоСВЕП, Трантер (Tranter) и СВЭП (SWEP).
У нас вы можете приобрести из наличия на складе или под заказ запасные пластины и уплотнения для теплообменников:

GX-6**, GX-7*, GX-12*, GX-18*, GX-26, GX-42, GX-51,GX-60, GX-64, GX-85, GX-91, GX-100, GX-118, GX-140,GX-145,GX-180*,GX-205, GX-265*, GX-325*.
GD-7*, GD-13, GD-16, GD-18*, GD-26, GD-30, GD-42*.
GC-9, GC-12, GC-16, GC-26, GC-28**, GC-30, GC-44, GC-48**, GC-50*,GC-51 ,GC-54 , GC-55**, GC-60, GC-65*, GC-75**, GC-78**, GC-85**, GC-95**.
GL-13, GL-85, GL-145, GL-205, GL-265, GL-352, GL-230, GL-330, GL-430.
GF-57, GF-97, GF-187.
G12*, G25**, G28*, G30*, G48**, G50*, G52*, G55**, G58*, G65*, G75**, G85**, G95**, G102*, G108*, G153*, G155*, G157*, G158*, G159*, G214*, G234*, G254*, G274*, G322*, G342*, G362*, G372*, G392*.
LT-26*, LT-51*, LT-60*.
HX-12**, HX-25**, HX-50**, HX-85**, HX-145**, HX-205**, HX-265**.
UFX-6**, UFX-18*, UFX-26*, UFX-37*, UFX-42*, UFX-51*, UFX-60*, UFX-64*, UFX-85*, UFX-91*, UFX-100*, UFX-118*, UFX-140*, UFX-145*, UFX-180*, UFX-205*, UFX-265*, UFX-325*.
Примечания:
* - модель снята с производства, однако возможна поставка запасных пластин и уплотнений;
** - модель снята с производства, возможна поставка только запасных уплотнений.
Для теплообменников: GX-7, GX-12, GX-18, GX-26, GX-42, GX-51, GX-60, GX-64, GX-85, GX-91, GX-100, GX-118, GX-140, GC-8, GC-9, GC-12, GC-26, GC-51, GC-54, GC-60, GL-13, GL-85, LT-26, LT-51, LT-60, GD-7*, GD-13, GD-16, GD-18*, GD-26, GD-30, GD-42* пластины и уплотнения из стандартных материалов (нержавеющая сталь марки isis 304, 316, уплотнения NBR и EPDM), (для теплообменников отмеченных звездочкой – только уплотнения), срок поставки от 1 рабочего дня (в зависимости от количества необходимых пластин и уплотнений).

СВЕП Интернашнл АБ

СВЕП Интернашнл АБ

В настоящее время одним из основным элементов системы теплоснабжения зданий и сооружений является тепловой пункт (ИТП, ЦТП, РТП), который обеспечивает развязку по температурам и давлениям между сетевой водой (1-ый контур) от источника тепла и теплоносителем, циркулирующим во втором контуре в здании. Теплообменники - базисное оборудование теплового пункта на котором основываются проектные решения и от характеристик которого в немалой степени зависит тепловой режим здания и возможность энергосбережения. До недавнего времени основным типом теплообменников используемых в тепловых пунктах были кожухотрубные теплообменники. Такое оборудование имеет ряд существенных недостатков:
- Значительные габариты и вес
- Большая трудоемкость монтажа и обслуживания
- Возможность внутренних перетечек
- Невысокий КПД
- Невозможность точного подбора под индивидуальные особенности теплового пункта

Вот почему современные проектные решения в теплоснабжении базируются на пластинчатых теплообменниках.

Направления деятельности

Фирма СВЕП Интернешнл АБ является крупнейшим мировым производителем разборных и неразборных пластинчатых теплообменников (ПТО) с тепловой мощностью от десятка кВт до 100 МВт и производительностью до 2000 м3 теплоносителя в час. В разборных теплообменниках герметизация производится с помощью прокладок из специальных материалов. Эти прокладки могут крепиться, как механически - клипсами, так и клеем («заневоленные» прокладки). Для теплоснабжения, где прокладки должны служить в течении длительного срока, мы используем только клеевое соединение прокладок, так как при механическом крепление прокладок через некоторое время под воздействием температуры происходит их удлинение и после разборки теплообменника приходится заменять прокладки в следствии невозможности размещения их в фиксирующих канавках и как результат не обеспечение герметичности при рабочих давлениях. Материалы для изготовления пластин: нержавеющие стали, титан, никелевые сплавы.

По сравнению с традиционными кожухотрубными водоподогревателями ПТО фирмы СВЕП значительно более компактны, обладают высокими коэффициентами теплопередачи и к.п. д. свыше 99%. Особо следует отметить такое свойство ПТО, как способность к «самоочищению», обеспечиваемая за счет высокой чистоты поверхности пластин, изготавливаемых из коррозионностойких материалов, а также повышенной турбулентности теплоносителя.

Использование ПТО, благодаря их высокой эффективности позволяет уменьшить затраты на приобретение оборудования, в 2-3 раза сократить строительные объемы или высвободить площади при реконструкции тепловых пунктов, в 4-5 раз уменьшить трудоемкость монтажа, значительно снизить затраты на обслуживание. Компактность и небольшие габариты позволяют отказаться в ряде случаев от зданий для теплового пункта или значительно уменьшить их габариты.

ПТО позволяют уменьшить расходы теплоносителя и тем самым улучшить гидравлический режим в тепловых сетях, снизить расход тепловой и электрической энергии, минимизировать размеры компонентов систем теплоснабжения.

Цены на наши теплообменники делают их доступными для всех категорий потребителей.

Они установлены и успешно работает на многих тепловых пунктах в городах и поселках России.

В 2000 г. начато производство теплообменников в России с торговой маркой РоСВЕП.

Теплообменное оборудование СВЕП - РоСВЕП сертифицировано большинством уполномоченных организаций в мире, в том числе: ABS, ASME, DNV, LR Lloyds, TuV, SA и Госстандартом РФ.

Производим подбор и комплектацию оборудования для тепловых пунктов.

Продукция и решения

Разборные и паяные пластинчатые теплообменники "СВЕП Интернешнл АБ" единичной мощностью от нескольких кВт до 100 МВт.

Модульные тепловые пункты заводской готовности.

Насосы, автоматика, запорная арматура для тепловых пунктов.

Наша продукция выпускается в Швеции, Швейцарии, Германии, США и в России.
Тысячи пластинчатых теплообменников "СВЕП Интернешнл АБ" установлено в России на различных объектах.
Имеется сервисный центр.

Пластинчатые теплообменники "СВЕП Интернешнл АБ" используются в самых различных областях, таких как:
- теплоснабжение, горячее водоснабжение и кондиционирование;
- химическая промышленность (более ста наименований рабочих веществ);
- холодильная техника (испарители, конденсаторы, экономайзеры);
- индустриальное применение (утилизация тепла, охлаждение или нагрев масла, воздуха и т.д.);
- теплоэнергетика (теплообмен вода-вода, пар-вода, масло-вода, и т.д.);
- судостроение;
- пищевая промышленность (молоко, соки, пиво, вино, растительное масло, производство сахара)

По присланному запросу специалисты представительства оперативно подберут Вам необходимые теплообменники или оборудования тепловых пунктов.

Технические характеристики продукции
РАЗБОРНЫЕ ТЕПЛООБМЕННИКИ СВЕП ИНТЕРНЕШНЛ АБ - РоСВЕП

	A	B	L	Максимальное количество пластин	Максимальный расход (м³/ч)	Диаметр соединений. (мм)
М4	188	72	91	30	4	12
М10>>>>	287	115	160	60	12	25
GC-12I	496	165	500	102	12	25
GC-28I	808	160	500	130	12	25
GC-30I	692.5	250	375	60	30	40
GC-30	692.5	250	1090	200	30	40
GC-50I	840	320	375	50	50	50
GC-50	840	320	1090	175	50	50
GC-26	1265	460	2690	380	50	50
GC-51	1730	630	2850	450	450	150
GC-60	1700	825	3600	500	800	200
GX-6 I	745	160	500	100	12	25
GX-7 I	745	160	500	100	12	25
GX-12 I	840	320	375	160	50	50
GX-12	840	320	1090	160	50	50
GX-18 I	1070	320	375	50	50	50
GX-18	1070	320	1090	160	50	50
GX-26	1265	460	3082	450	200	100
GX-42	1675	460	3082	450	200	100
GX-51	1730	630	3130	450	450	150
GX-37	1430	626	3100	460	450	150
GX-64	1910	626	3100	460	450	150
GX-91	2390	626	3200	460	450	150
GX-118	2870	626	3200	460	450	150
GX-60	1700	825	4000	500	800	200
GX-100	2280	825	4000	500	800	200
GX-140	2860	825	3400	400	800	200
GX-180	3440	825	3400	400	800	200
GX-85	1985	1060	3800	500	1800	300
GX-145	2565	1060	3800	500	1800	300
GX-205	3145	1060	3300	400	1800	300
GX-265	3725	1060	3300	400	1800	300
GX-325	4305	1060	2800	300	1800	300
GM-56	630	270	1050	150	50	50
GM-59	774	270	1050	150	50	50
GM-138	1480	485	2373	300	200	100
GM-257	1850	740	3510	450	800	200
GM-276	2154	740	3510	450	800	200
GD-6 I	745	160	500	100	12	25
GD-7 I	745	160	500	100	12	25
GD-12	840	320	1090	160	50	50
GD-18	1070	320	1090	160	50	50
GD-26	1265	460	3082	450	200	100
GD-42	1675	460	3082	450	200	100
GD-30	692.5	250	375	60	30	40
GF-57	1877	825	3100	460	800	200
GF-97	2326.5	825	3100	460	800	200
GF-187	3296.5	825	3300	400	800	200
GW-81	1065	320	840	160	50	65/80
GW-83	1065	320	840	160	50	65/80

Рабочее давление до 25 бар, рабочая температура до 180^оС

ПАЯНЫЕ ТЕПЛООБМЕННИКИ СВЕП ИНТЕРНЕШНЛ АБ

	A	B	F+G	Макс. количество пластин	Макс. расход (м³/ч)	Диаметр соединений. (мм).
	(мм)			Макс. количество пластин	Макс. расход (м³/ч)	Резьбовое	Фланцевое
E5N	192	73	51.8	20	4	¾“	-
E6N	210	73	51.8	20	4	¾“	-
E8N	310	72	74.2	30	4	¾“	-
B5	189	72	146	60	4	¾“	-
B8	310	72	146	60	4	¾“	-
B10	287	117	291	120	12	1¼“	-
B10DW	287	117	291	120	12	1¼“	-
B12	287	117	291	120	22	1¼“	-
B15	465	72	151	60	4	¾“	-
B25	524	117	291	120	12	1¼“	-
V25	524	117	291	120	12	1¼”	-
B27	526	119	338	140	22	1¼“	-
V27	526	119	338	140	22	1¼“	-
B35	393	243	611	250	35	1½“	DN 50C
V35	393	243	611	250	35	1½“	DN 50C
B45	524	241	612	250	35	1½”	DN 50C
V45	524	241	612	250	35	1½”	DN 50C
DV47	525	243	493	200	35	1½“	DN 50C
B50	524	241	685	280	70	2½”	DN 65C
V50	524	241	685	280	70	2½”	DN 65C
B56	525	243	624	250	78	2½”	DN 65C
B57	693	243	717	280	78	2½”	DN 80C
V57	693	243	717	280	78	2½”	DN 80C
DV57	694	304	716	280	78	1½”/2½”	DN 80C
B60	374	364	658	300	78	2”/2½”	DN 50C/65C
B65	864	363	713	300	200	-	DN 100C
B65X	864	363	713	300	200	-	DN 100C
V65	864	363	713	300	200	-	DN 100C

V25, V27, V35, V45, V50, V57, DV57, V65 используются только в испарителях.

Рабочее давление до 40 бар, рабочая температура от -195 до +350 ^оС

Модели теплообменников, производство которых прекращено, и их аналоги, выпускаемые в настоящее время

Модель, снятая с производства	Год окончания производства	Аналог, выпускаемый в настоящее время
E5N	2003	E5T
E6N	2003	E6T
E8N	2003	E8T
M4	2004	-
V57	2004	V400
B12M	2004	B12MT
B10DW	2004	B16DW
V50	2004	-
R50	2004	-
DB57	2004	DB58
DV57	2004	DV58
B10	2005	B10T
V10	2005	V10T
B25	2005	B25T
B27	2005	B28, B80
V27	2005	V28, V80
B45	2006	B120T
B400	2006	B400T
B200	2007	B200T

У нас вы можете совершенно бесплатно расчитать пластинчатый теплообменник скачав и заполнив лист расчета теплообменника

Заполните и отправьте нам по эл. почте или по факсу.

У нас вы можете приобрести:

Пластинчатые теплообменники

Пластины для теплообменника

Прокладки для теплообменника

Комплектующие для теплообменника

Запасные части для теплообменника

Средства для удаления накипи, очистки, промывки теплообменника

Установка для промывки, очистки, мойки теплообменника

Услуги сервисного центра:

Очистка и мойка теплообменника

Химическая очистка и мойка теплообменника

Разборная очистка и промывка теплообменника

Безразборная очистка и промывка теплообменника

Замена пластин и прокладок в теплообменнике

Ремонт пластинчатого теплообменника

Увеличение мощности пластинчатого теплообменника
