Сондекс / Sondex

Теплообменники SONDEX                         логотип сондекс

 Теплообменное оборудование Сондекс



 офис сондекс

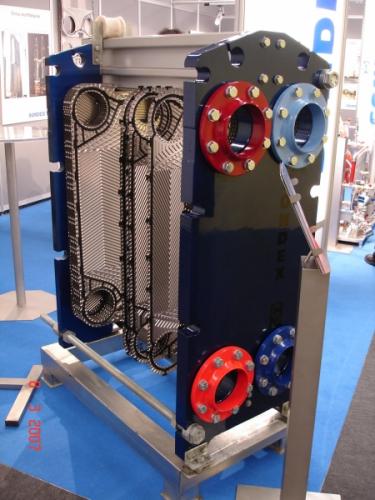

Датская компания Sondex разрабатывает и производит пластинчатые теплообменные аппараты для решения любой инженерной задачи в сфере теплообмена. Помимо традиционных разборных пластинчатых теплобменников производственная программа компании включает паяные, полусварные и сварные теплообменнники, а также генераторы пресной воды на основе пластинчатых теплообменников в одноступенчатом или многоступенчатом исполнении.





сондекс в разборе





 сондекс                    расчет теплообменника                сервисное обслуживание





прайс сондекс

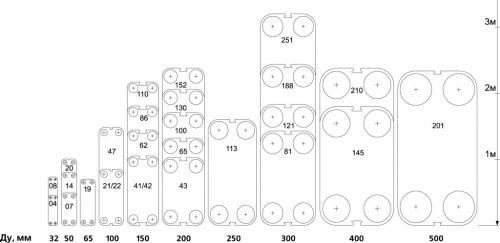

Типоразмерный ряд теплообменников Sondex:

типоразмеры теплообменников




Пластинчатые теплообменники





С пехническими параметрами теплообменников вы можете ознакомиться в нашем КАТАЛОГЕ

Профили пластин:

         ТК - профиль                    TL - профиль

пластины сондекс





Полусварной теплообменный аппарат состоит из кассет пластин. Каждая кассета представляет собой 2 пластины, сваренные друг с другом с использованием лазерной сварки. Преимуществом такой конструкции является получение сварного канала пластин на одной стороне теплообменника и традиционного канала пластин с прокладками на другой, что обеспечивает легкость сборки и очистки этой стороны. На сварной стороне теплообменника имеются две специально сконструированные прокладки для угловых отверстий, которые служат уплотнением между двумя кассетами. Таким образом, использование прокладок на сварной стороне сводится к минимуму. Этот тип теплообменников разработан специально для холодоснабжения и для всех задач, где приходится иметь дело с агрессивной средой.Используя вышеприведенный типоряд пластинчатых теплообменных аппаратов, инженеры Sondex оптимально решают множество задач в данной области. Диаметры соединений от 15 до 500 миллиметров позволяют использовать рабочие среды с расходами от 50 литров в час до 5000 кубометров в час. Типоряд генераторов пресной воды Sondex включает мощности от 1 до 100 тонн в сутки. Конструкция входной области пластин позволяет получать превосходное распределение жидкостей по поверхности нагрева. Входная область увеличена и снабжена канавками, предотвращающими появление мертвых зон, которые могут вызвать рост бактерий в пластинчатом теплообменнике. Наличие канавок на входе обеспечивает прочность входной части с минимумом контактных точек. Конструкция входной области включает зону обнаружения утечек.


Для достижения высокой термической эффективности разработаны особые модели прессования пластин. Два варианта модели с различными углами рифления соответствуют высокой и низкой турбулентности потока. Комбинируя пластины с различным рифлением, рассчитывают их оптимальное сочетание в пакете. Для получения наилучшей теплопередачи при заданных потерях давления были созданы угловая и елочная модели. С целью конструктивного усиления глубокой канавке для уплотнений Sondex Sonder Flex Line придаются крутые края, надежно удерживающие прокладку. Это обеспечивает длительный срок службы как уплотнений, так и самих пластин. Уплотнения помещаются в общую защищенную канавку под прокладки.


Пластинчатые теплообменники Sondex нового поколения разработаны с бесклеевыми прокладками Sonder Lock, которые фиксируются прочными каучуковыми кнопками. В отличие от крепления большинства бесклеевых прокладок в данном случае действительно имеет место прочная фиксация прокладки в канавке. Пластины Free Flow сконструированы для жидкостей, содержащих волокна либо другие частицы, которые могут блокировать традиционный пластинчатый теплообменный аппарат. Эти пластины разработаны без контакта металла пластин в области прохождения жидкости, обеспечивают высокую турбулентность и, следовательно, высокий коэффициент теплопередачи.

Сварка пластин выполняется снаружи канавки для уплотнения, что практически исключает риск ее коррозии. Кроме того, такая технология сварки способствует оптимизации использования образуемой площади теплопередачи. Прокладка, которой снабжается кассета пластин, увеличивает герметичность и повышает рабочее давление. Система Sonder Safe sondex представляет собой две спрессованные тонкие пластины. В свою очередь, два таких двухслойных блока формируют пару более толстых пластин, каковая конструкция позволяет визуализировать через зазор между двумя пластинами возможные утечки. Это предотвращает смешение продуктов и предупреждает о внутренней утечке.

В отличие от традиционного пластинчатого теплообменника паяный пластинчатый теплообменник sondex не содержит каучуковых прокладок и, следовательно, может постоянно работать при температурах от минус 180 до плюс 220 градусов. При этом допускается рабочее давление до 30 бар включительно. Паяный пластинчатый теплообменник Sondex состоит из определенного количества тонких пластин, изготовленных из кислотоустойчивой стали, точно спрессованных в единое целое. При этом пластины повернуты одна относительно другой на 180 градусов. Наружные пластины такого пакета имеют специальные соединительные узлы для сборки пакетов в массив.

Каждый пакет паяется в вакууме при очень высокой температуре. В результате массив пакетов представляет собой теплообменник с очень высоким значением коэффициента теплопередачи. Высокий коэффициент полезного действия теплообменника обеспечивается благодаря особому рисунку канавок и, соответственно, высокой турбулентности протекающего по ним потока. Высокая точность изготовления, использование тонких пластин и низкая стоимость производства обусловливают высокую ценовую конкурентоспособность паяных пластинчатых теплообменников Sondex. Высокая же производительность таких теплообменников требует значительно меньшей по сравнению с трубчатыми кубатуры агрегата, что особенно важно при охлаждении.

Очень высокая турбулентность потока среды, протекающей через теплообменник, практически исключает возможность образование в нем осадка. В целом паяные пластинчатые теплообменники Sondex могут использоваться для нагрева и охлаждения практически любых жидкостей без твердых включений. Находят применение в централизованном теплоснабжении, отоплении и вентиляции, в солнечных коллекторах и установках кондиционирования воздуха, в теплонасосах и установках утилизации тепла. Могут работать как конденсаторы и испарители в холодильной промышленности.

Разработанный Sondex типовой ряд паяных пластинчатых теплообменников позволяет использовать их в самых различных областях применения. Широкая гамма типоразмеров узлов подключения, от полудюймового диаметра до фланцевых, а также прикладываемые компанией чертежи и спецификации позволяют оптимально подобрать и настроить теплообменник в точном соответствии с геометрическими, тепловыми и гидравлическими параметрами оборудования клиента.

Для того чтобы клиент мог правильно установить и подключить паяные пластинчатые теплообменники, Sondex предлагает дополнительное оснащение, предназначенное для конкретных типов теплообменников. Использование специальных монтажных строп есть один из способов правильной и безопасной установки паяных теплообменников. Специально сконструированный теплоизоляционный кожух поддерживает температурные условия согласно данным для подбора теплообменника. Кроме того, компания рекомендует использование оригинального крепежа и ответных фланцев, которые обеспечивают правильное и безопасное присоединение теплообменника к системе.

Принцип работы полностью сварного пластинчатого теплообменника в кожухе аналогичен принципу работы обычного кожухотрубного агрегата, однако такой теплообменник более эффективен, поскольку вместо труб используются круглые пластины, соединенные лазерной сваркой в единый пакет. Далее этот пакет помещается внутрь традиционного цилиндрического кожуха. Максимальная температура среды достигает 250 градусов. Исполнение с фланцем делает возможной очистку теплообменника.

Генератор пресной воды Sondex использует тепловую энергию воды, охлаждающей кожух дизельного двигателя, для производства питьевой воды путем испарения соленой воды под глубоким вакуумом, позволяющим воде испаряться при температурах ниже 43 градусов. В качестве источника тепла вместо горячей воды кожуха может использоваться пар. В основе конструкции дистиллятора пресной воды Sondex два титановых теплообменника Sondex, работающих как испаритель и конденсатор.




 Руководство пользователя>>>>


У нас вы можете приобрести:

  • Пластинчатые теплообменники
  • Пластины для теплообменника
  • Прокладки для теплообменника
  • Комплектующие  для теплообменника
  • Запасные части для теплообменника
  • Средства для удаления накипи, очистки, промывки теплообменника
  • Оборудование для промывки теплообменника (GEL BOY C-190)

Услуги сервисного центра:

  • Очистка и мойка теплообменника
  • Химическая очистка и мойка теплообменника
  • Разборная очистка и промывка теплообменника
  • Безразборная очистка и промывка теплообменника
  • Замена пластин и прокладок в теплообменнике
  • Ремонт пластинчатого теплообменника
  • Увеличение мощности пластинчатого теплообменника




ООО «МЗ Тепло Системы» - производит сервисное обслуживание и ремонт теплообменников в Москве и на территории  Центрального Федерального Округа.

Список обслуживаемых областей:  Москва,  Московская,  Калужская,  Ярославская,  Тверская, Тульская, Рязанская, Тамбовская,  Липецкая, Тверская,  Смоленская,  Ивановская,  Курская,  Костромская, Владимирская,  Брянская  области и др...
