Прокладки для теплообменников

Прокладки для теплообменников РИДАН (НН), TRANTER/ТРАНТЕР (GX,GC,GL), SWEP/РоСВЕП (GX,GC,GL), FUNKE/ФУНКЕ (FP), SIGMA (FP),SONDEX (S), GEA/Машимпэкс (VT,NT), DANFOSS/ДАНФОСС (XG), ТПлР (S).....

В большинстве пластинчатых теплообменниках  используются следующие виды уплотнений:

  • Клеевые прокладки «Glued»
  • Прокладки «Sonder Snap» «Snap-on»
  • Прокладки «Sonder Lock»
  • Прокладки «Hang-on» «Clip-on»

 1

Прокладка «Sonder Snap»

 2

Прокладка «Sonder Lock»

 3

Прокладка «Hang-on» «Clip-on»

 прокладки для теплообменников      Пластины для теплообменников>>>



Материалы используемые при изготовлении уплотнительных прокладок.

Состав уплотнений:

  • Резина
  • Резина с добавлением тефлона
  • Графит (растягивающийся)
  • Тефлон (растягивающийся как Gore-Tex, модифицированный как Gylon)
  • CNAF (сжатый не асбестовыми волокнами)

Уплотнение EPDM - Этилен-пропиленовый каучук (ethylene-propylene diene elastomer)

EPDM - прокладки чрезвычайно гибкий изолятор, обладающий отличными температурными характеристиками (от -20°С до +150 С.)

Материал с большим электрическим сопротивлением и малой диэлектрической постоянной.

Изолятор на основе EDMP слабо подвержен износу и механическим повреждениям. EPDM также обладает лучшей стойкостью к разрывам нежели материалы "Silicone rubber", поэтому в некоторых случаях он применяется как их аналог.

EPDM позволяет наносить на поверхность защитные лаки, поскольку он, в отличии от изоляторов на резиновой основе, не содержит нефтепродуктов и воска. Однако в связи с тем, что материал чрезвычайно гибок, возможен излом лаков, что снижает изолирующие свойства лаков.

Уплотнение NBR - Бутадиен-нитрильный каучук (Nitrile rubber)

NBR - прокладки в переводе бутадиен-нитрильный каучук NBR - бутадиен-нитрильный каучук (нитрил) - сополимер бутадиена и акрилонитрила. NBR считается стандартным материалом для сальников. Материал обеспечивает хорошую стойкость сальника к маслам, топливам, воде, гидравлическим жидкостям на нефтяной основе. по этому хорошо подходит и для теплообменников и невысокими температурами

Материалы для изготовления уплотнительных прокладок различаются в зависимости от условий применения пластинчатых теплообменников. В основном используются различные полимеры на основе натуральных или синтетических каучуков.

NBR уплотнения: Но также следует учесть что уплотнения к теплообменнику различны и у каждого производителя пластинчатых теплообменников. И имеет свой тип пластин и резиновых уплотнений. Также следует учесть, что резина для уплотнений подбирается исходя из температурных графиков, а также среды применения данного уплотнения. Нитрил-каучук - недорогой материал, диапазон рабочих температур от -20 до 140 °С. Резиновое универсальное уплотнение для водных и жирных сред (вода/масло), не применяется для пара.

  • NBRP - (эксплуатация) до 140°C0001
  • NBRB - выгодный для невысоких температур
  • NBRFF – пищевое применение с высокими температурами
  • NBRLT – для низких температур в холодоснабжении
  • HNBR - для работы с H2S и температурой до 160 °C

EPDM уплотненияЭтилен-пропилен-каучук. Стандартный материал, широкая область применения, для химических соединений, не содержащих жир и минеральные масла. Диапазон рабочих температур от -30С до +160С.

  • EPDM - для клеящихся уплотнений ("Давящее сопротивление")0002
  • EPDMC - для уплотнений на клипсах на высокие температуры
  • EPDMCT - для тонких пластин с неглубокими каналами (1.5-3mm)
  • EPDMFF – пищевое применение
  • EPDMAL - для повышенных давлений в химической промышленности, где не подходит стандартное уплотнение EPDM

Витон: Фтор-каучук. Высокая устойчивость к химикалиям, органическим растворяющим веществам, а также серной кислоте и растительным маслам при высоких температурах.

Диапазон рабочих температур от -100С до +180°С
Твердые уплотнения без содержания асбеста (температурный предел до 220°C)
Бутил (температурный предел до 140°C)
Силикон (температурный предел до 175°C)

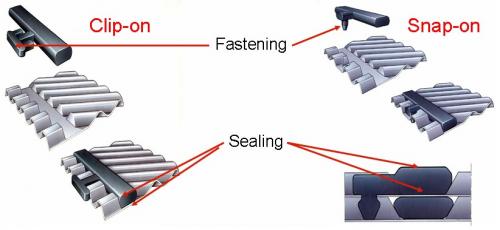

Крепление уплотнений на клипсах:

  • Клипсы располагаются отдельно от основной части уплотнения
  • Несмотря на повреждение одной из клипс, уплотнение не смещается и остается на месте
  • В большинстве случаев используется крепление Clip-on

 0003



Наименование материала Обозначение (номер) материала Российский аналог материала Российский нормативный документ
Пластина теплообменная AISI 304 08Х18Н10 ГОСТ 5632-72
AISI 316 03Х17Н14М3 ГОСТ 5632-72
SMO 254 10Х17Н13М2Т ГОСТ 5632-72
Hastelloy C 276 ХН65МВ ГОСТ 5632-72
Titan Grate 1(G1) ВТ 1-0 ГОСТ 22178-76
Прокладка EPDM ИРП-1376 ТУ 38.0051166-98
NBR (Nitril) ИРП-1078 ТУ 2512- 046- 00152081- 2003
FPM (Viton) ИРП-1287НТА ТУ 38.0051166-98

В нашей компании вы можете приобрести оригинальные уплотнительные прокладки различных производителей по выгодным ценам.
