РИДАН

Теплообменники пластинчатые РИДАН

ЗАО «Ридан»ведущий производитель и поставщик теплообменного оборудования в России

теплообменник ридан фото

Основные направления деятельности компании «Ридан»:

  • производство теплообменного оборудования;
  • инженерные решения задач по передаче тепла для коммунальной энергетики;

разработка комплексных проектов в области теплообмена для отраслей промышленности



Теплообменники «Ридан» для энергосберегающих решений

На сегодняшний день важнейшим направлением «Ридан» является развитие технологий энергосбережения в рамках общероссийской программы повышения энергоэффективности и реформы ЖКХ. Пластинчатые теплообменники «Ридан», пришедшие на смену кожухотрубным аппаратам в котельных и тепловых пунктах, благодаря своему высокому качеству и новым возможностям позволяют:

  • экономить и высвобождать площади;
  • эффективно решать задачи энергосбережения;
  • компоновать и создавать блочные изделия (тепловые пункты, котельные);
  • повышать надежность систем теплоснабжения;

Современные   технологии   энергосбережения,   одним   из основных компонентов которых являются пластинчатые теплообменники «Ридан», позволяют не просто экономить на уровне первоначальных капиталовложений до 20-30% бюджета, но и переходить на оптимальные режимы работы за счет более эффективного использования источников энергии и повышения их КПД. Окупаемость проектов перевооружения в теплоэнергетике варьируется от 2 до 5 лет, а в некоторых случаях составляет всего несколько месяцев.

схема теплообменника фото

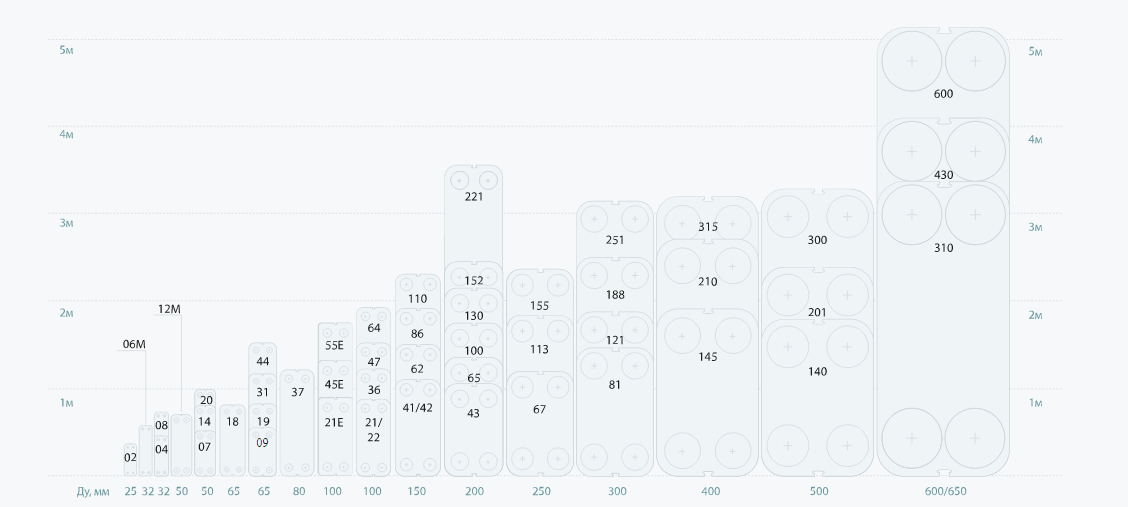

Модельный ряд теплообменников с характеристиками:

Ду 32 мм

НН№04

НН№08

Ду 50 мм

НН№07

НН№14

Ду 65 мм

НН№20


Ду 100 мм

НН№21

НН№22

НН№47

Ду 150 мм

НН№41

НН№62

НН№86

НН№110

Ду 200 мм

НН№43 (10 мПа)

НН№43 (16 мПа)

НН№65 (10 мПа)

НН№65 (16 мПа)

Ду 300 мм

НН№81

НН№251

НН№121

НН№188

 Ду 400 мм

НН№210

 Ду 500 мм

НН№201

Тип
пластинчатого
теплообменника

Площадь
одной
пластины, м2

Ду, мм

Площадь
теплообмена,
макс., м2

Расход,
макс., м3

НН №04

0,042

32

5,2

8

НН №08

0,084

32

10,5

8

НН №07

0,073

50

6,2

40

НН №14

0,15

50

10,9

40

НН №20

0,21

50

14,6

40

НН №21/22

0,24/0,26

100

140

160

НН №47

0,5

100

315

160

НН №64

0,67

100

461

150

НН №41/42

0,45/0,46

150

275

350

НН №62

0,68

150

415

350

HH №86

0,9

150

570

350

HH №110

1,2

150

730

350

HH №43

0,46

200

290

650

HH №65

0,68

200

440

650

HH №100

1,0

200

680

650

HH №130

1,33

200

880

650

HH №152

1,52

200

1030

650

HH №220

2,2

200

1490

650

HH №113

1,13

250

1060

1000

HH №81

0,84

300

610

650

HH №121

1,26

300

910

1500

HH №188

1,96

300

1420

1500

HH №251

2,625

300

1900

1500

HH №145

1,45

400

1380

2500

HH №210

2,2

400

2010

2500

HH №201

2,1

500

1850

4000



Рабочее давление, МПа: 1,0 / 1,6 / 2,5.
Рабочая температура, °С: - 30 / 150.

Материалы пластин: AISI 304, AISI 316, Титан.
Материалы прокладок: NBR, EPDM, VITON.

Среды: вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые продукты, фреоны.






Профили пластин:

         TK - профиль                        TL - профиль

пластины сондекс

СРАВНЕНИЕ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ С КОЖУХОТРУБНЫМИ ТЕПЛООБМЕННИКАМИ

Обычно кожухотрубные теплообменники используются при давлениях теплоносителя более 25 кгс/см2. Но при давлениях до 25 кгс/см2 пластинчатые теплообменники являются значительно более эффективными.

При аналогичных параметрах пластинчатые теплообменники в 3-6 раз меньше по габаритам и составляют 1/6 от веса кожухотрубных теплообменников. Таким образом, экономятся не только площади под установку, но и снижаются начальные затраты. Конструкция кожухотрубного теплообменника обеспечивает гораздо меньшие коэффициенты теплопередачи, чем пластинчатого при аналогичной потере давления. Даже в самых лучших кожухотрубных теплообменниках значительные поверхности труб находятся в мертвых зонах, где отсутствует теплопередача. В отличие от кожухотрубных пластинчатые теплообменники могут быть легко разобраны для обслуживания и ремонта без демонтажа подводящих трубопроводов. Для обслуживания пластинчатых теплообменников требуется площадь в 3-6 раз меньше, чем для кожухотрубных.

Комплектация пластинчатых теплообменников Ридан осуществляется датскими пластинами и прокладками Sondex. Остальные комплектующие изготавливаются на собственной производственной базе. Таким образом, мы обеспечиваем высокое качество оборудования в сочетании с доступной стоимостью.

Каждый теплообменник Ридан проходит всесторонний контроль качества при изготовлении и сборке. Он включает в себя проверку комплектующих и опрессовку готового изделия, поэтому неприятности, связанные с возможными отказами оборудования, предотвращаются еще при производстве. Кроме того, собственное производство дает возможность уже на стадии разработки гибко изменять характеристики пластинчатого теплообменника, чтобы он максимально отвечал Вашим требованиям.

Говоря о надежности пластинчатых теплообменников Ридан, мы подразумеваем не только высокое качество комплектующих.

Инженеры-консультанты индивидуально сопровождают каждый проект и обеспечивают консультирование при подборе оборудования, учитывая все технические особенности объектов. Единый инженерно-расчетный центр, обладающий многолетним опытом расчета пластинчатых теплообменников, оперативно предоставляет надежное решение именно Вашей задачи.

За время работы компании реализовано более 5000 проектов: комплектация различных объектов - от детского сада до ТЭЦ и УППН (установки первичной переработки нефти). Лучшей гарантией качества оборудования и сервиса являются положительные отзывы наших Клиентов.

Все оборудование имеет Российские сертификаты.


Паяные пластинчатые теплообменники

Установив паяные пластинчатые теплообменники на Вашем объекте, Вы убедитесь сами, что их использование экономически и технологически выгодно. Они Вам позволят не только забыть о проблемах снабжения объектов теплом и горячей водой, но и прилично сэкономить на приобретении и обслуживании оборудования.

Особенности конструкции

Пластины из нержавеющей стали надежно спаяны между собой во всех точках соприкосновения, а также по краю. Это на 100% исключает утечку жидкостей, а также их смешение. В качестве материала для пайки используется медь.

Сферы применения паяных ПТО

- системы отопления и горячего водоснабжения (в котельных, тепловых пунктах, тепловых сетях промышленных объектов и жилых домов, при коттеджном строительстве, в бассейнах и т.д.),

- холодильная и климатизационная техника (в качестве конденсаторов и испарителей),

- пищевая промышленность (в качестве охладителей (или пастеризаторов) молока, пива и др.),

Преимущества

Компактность и экономичность. Из-за отсутствия зажимной конструкции паяные теплообменники исключительно компактны, а также выигрывают в весе (до 10 раз) и стоимости (до 30-40%) по отношению к разборным ПТО той же мощности.

Работа с повышенными нагрузками. Паяный пластинчатый теплообменник устойчив к длительным высокотемпературным нагрузкам при температуре в подающем трубопроводе выше 120 о С.

Простое обслуживание и сервис. Паяные теплообменники не требуют текущего обслуживания . Поверхность пластин обычно очищают от загрязнений только при наблюдаемом снижении эффективности теплообмена. Очистка осуществляется безразборным методом - химической промывкой с использованием специальных составов, не разрушающих поверхность пластин и медный припой. Процесс промывки занимает всего 2-3 часа, т.е. перерыв в технологическом процессе минимален.

Минимальные сроки поставки. Основные типы паяных теплообменников из типоразмерного ряда: SL 23, SL 32, SL 34, SL 70 всегда в наличии на складе. Поэтому срок готовности оборудования к отгрузке – всего 1 день!
Информацию о наличии конкретного ППТО уточняйте у инженеров-консультантов.
Большие типоразмеры SL 140 и SL 333 поставляются под заказ.

Ограничения по использованию

Условием применения паяных теплообменников является отсутствие в процессе эксплуатации нерастворимых отложений на поверхности пластин. Также необходимо избегать попадания в теплообменник веществ, которые могут разрушить медную пайку.

Типоразмерный ряд паяных теплообменников «Ридан»

Тип ПТО

Площадь пластины, кв. м

Ду

Площадь теплообмена макс., кв. м

Расход макс., куб м./час

SL23

0,024

3/4"

1,04

4,0

SL32

0,033

1"

3,2

10,0

SL34

0,036

1"

3,5

10,0

SL70

0,073

1"

10,8

10,0

SL140

0,147

2,5"

29,1

60,0

SL333

0,347

100

68,7

120,0

Мы подберем для Вас пластинчатые теплообменники в течение одного дня абсолютно бесплатно . Подбор ПТО производится по специальной программе индивидуально каждому заказчику для конкретного объекта.

Если Вам необходимо, мы разработаем комплексную схему решения Вашей задачи на основе пластинчатых теплообменников с применением тепловой автоматики, насосов и арматуры.

Также мы можем предложить Вам технико-экономическое обоснование, услуги проектирования и технического консультирования, гарантийное и послегарантийное сервисное обслуживание установленного оборудования.




Пластинчатые теплообменники Free Flow

Применение

• Пластинчатые теплообменники типа "Free-Flow" используются для сред, содержащих частицы, которые могут забивать каналы обычных разборных пластинчатых теплообменников:

- жидкости, содержащие взвешенные вещества;
- кристаллизующиеся жидкости;
- пульпы;
- вязкие среды.

Технические особенности

• Отсутствие мертвых зон на пластине

• Высокий коэффициент теплопередачи

Рифленые пластины обеспечивают высокую турбулентность, низкий перепад давления и пониженное загрязнение пластин при низких скоростях потоков.

• Отсутствие контакта металл-металл

Пластинчатые телообменники Free-Flow имеет специально разработанные открытые каналы, в которых отсутствует контакт пластин друг с другом. Такой тип канала дает возможность пластинчатому теплообменнику длительно работать даже в случае забивания части канала.

• Отсутствие загрязнения и смешения жидкостей

Пластинчатый теплообменник Free-Flow имеет каналы с увеличенным зазором, что дает возможность снизить загрязнение теплообменника. Конструкция пластины исключает смешение жидкостей в пластинчатом теплообменнике Free-Flow.

• Легкая очистка на месте

Простота и легкость разборки пластинчатого теплообменника Free-Flow позволяют обследовать и очистить каждый сантиметр теплообменной поверхности аппарата, а также уменьшают время простоя теплообменника во время технического обслуживания.

• Особый способ крепления пластин

Каждая пластина закрепляется за последующую.




       каталог             подбор пто               прайс пластины




У нас вы можете приобрести:

Пластинчатые теплообменники

Пластины для теплообменника

Прокладки для теплообменника

Комплектующие  для теплообменника

Запасные части для теплообменника

Средства для удаления накипи, очистки, промывки теплообменника

Установка для промывки, очистки, мойки теплообменника

Услуги сервисного центра:

Очистка и мойка теплообменника

Химическая очистка и мойка теплообменника

Разборная очистка и промывка теплообменника

Безразборная очистка и промывка теплообменника

Замена пластин и прокладок в теплообменнике

Ремонт пластинчатого теплообменника

Увеличение мощности пластинчатого теплообменника
