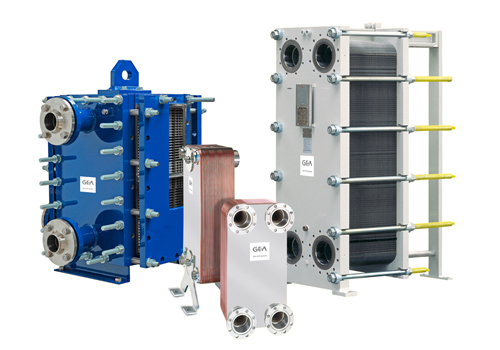

Теплообменники Кельвион  (GEA) МАШИМПЭКС (VT/NT)

теплообменники машимпэксЦены на пластины и прокладки





теплообменники ГЕА Машимпэкс









Разборные пластинчатые теплообменники varitherm Кельвион Машимпэкс

   Пластины VARITHERM (серия VT) – это традиционные и наиболее часто используемые пластины при производстве теплообменников. Серия VT представлена 23 типами пластин Varitherm. Они имеют различные размеры, профили гофрирования и соответствуют различной теплопередаче и потерям давления. Теплопередающие поверхности от 0,05 до 2,5 кв. м. на пластину  и  до 2000 кв.м на пакет пластин.
 Производительность теплообменников с пластинами серии Varitherm  может достигать 3600 куб.м./ч.



1   Серия VT (Varitherm)
 Пакет может состоять из пластин одного или нескольких профилей. В пакете каждая последующая пластина перевернута на 180 градусов, соприкасаясь так, что между пластинами образуются каналы.
   Если в одном пакете пластин используются пластины с различным профилем, то может быть создано несколько типов геометрии каналов. Различные углы профиля пластин обеспечивают разные тепловые характеристики, потери давления.
    В одном пакете могут использоваться не более двух типов пластин. Соотношение этих типов пластин подобрано таким образом, чтобы полностью соответствовать желаемым режимам работы при минимальных потерях напора.



  Материал изготовления пластин:

  • нержавеющая сталь;
  • титан;
  • хастеллой.

 Материал уплотнений пластин:

  • нитрилкаучук (NBR);
  • этиленпропиленовый каучук (EPDM);
  • витон (VITON).

Технические характеристики разборных пластинчатых теплообменников серии Varitherm:

2 Условия применения разборных пластинчатых  теплообменников:
- рабочее давление до 25 атм;
 - рабочая температура от -25 до +200°С;

Рабочие среды: жидкость, пар





VT 04

VT 10

VT 20

VT 40

VT 80

VT 130

А

Мм

613

920

1178

1570

2117

2610

C

Мм

173

290

425

520

760

950

B

Мм

480

690,5

868

1227

1525

1826

D

Мм

61

118

212

257

382

450

E

Мм

88

140

169,5

187,5

310

374

L

Мм

120
-806

480
-1035

660
-3235

660
-3235

1500
-3300

1390
- 6390

Мощность

кВт

20
- 700

50
- 2400

100
-6000

500
- 12500

1000
- 26500

2000
- 70000

Макс. расход

м3

10

35

90

220

550

1200

Размеры присоединений

Окрашенные
 рамы

DN32

DN50

DN65

DN100

DN 200

DN300

Рамы из
 нержавеющей стали

DN32

DN50

DN65

DN100

DN200



Рабочее давление

бар

16

16

25

25

25

16

Материалы
 рам

Сталь
 окрашенная

*

*

*

*

*

*

Сталь, плакированная
 нержавеющим листом





*

*

*



Нержавеющая сталь

*

*

*







Длина
 пластины

мм

549

781

999

1400

1767

2195

Ширина
 пластины

мм

128

215

337

426

615

812

Материалы
 пластин

1.4401/

AISI 316

*

*

*

*

*

*

1.4439/

AISI 317





*

*

*



1.4547/

254 SMO





*

*

*



1.4539/

AISI 904L





*

*

*



Хастеллой

C-276





*

*

*



титан

*

*

*

*

*

*

Благодаря большому разнообразию пластин пластинчатые теплообменники нашли применение во многих отраслях промышленности:

  • ·  энергетика;
  • ·  отопление, вентиляция, кондиционирование;
  • ·  холодильная техника;
  • ·  судостроение;
  • ·  машиностроение;
  • ·  металлургия;
  • ·  автомобилестроение;
  • ·  химическая и нефтехимическая промышленность;
  • ·  текстильная промышленность;
  • ·  пищевая промышленность;
  • ·  сахарная промышленность;
  • ·  фармацевтическая промышленность;
  • ·  целлюлозно-бумажная промышленность;
  • ·  судостроение.


Серия NT

Разборные пластинчатые теплообменники NT Кельвион Машимпэкс

   Улучшенные  технические характеристики, более широкий спектр применения, простота технического обслуживания при минимальной стоимости – все это пластинчатые теплообменники серии NT.
    Оптимизированная конфигурация профиля и гофров пластин позволяет достичь большей мощности теплообмена при меньшей площади теплопередачи за счет более равномерного распределения потоков по всей ширине пластины. Естественно, что это значительно удешевляет новые теплообменники серии NT.
    Серия пластин NT расширяет сферу применения теплообменников. Большое разнообразие пластин позволяет более гибко и эффективно использовать пластинчатые теплообменники в различных технологических процессах.
    Применение нового типа фиксации уплотнений и новой специальной конструкции пластин упрощает и ускоряет обслуживание, а также гарантирует точную фиксацию уплотнений и самопозиционирование пакета пластин.
    Широкий выбор размеров и профилей пластин серии NT обеспечивает оптимальную теплопередачу и минимальные потери давления в теплообменниках серии NT

Особенности нового NT ряда<

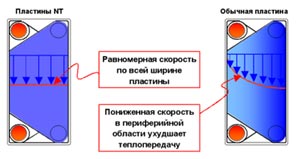

Конструкция OptiWave

4   Оптимизированная конфигурация профиля и гофров пластин обеспечивает идеально равномерное распределение жидкости по всей ширине пластин. Как следствие – реализация наивысшей мощности теплообмена при минимальной потере давления.


Технология AutoLoc

 4  В новой серии NT реализована система самопозиционирования пластин. Применение этой технологии существенно облегчает и упрощает сборку теплообменников:
 • При сборке в пакет пластины автоматически выравниваются и самопозиционируются.
 • Исключается неправильная сборка пакета пластин, что способствует продлению срока службы уплотнений.



Уплотнения системы ECO-LOC

5 Новые неклеевые уплотнения системы ECO-LOC гарантируют быструю и несложную замену уплотнений.




Модель

Длина (мм)

Исходные данные:

Материалы пластин:

Материалы уплотнений:

NT 50 T

по запросу

фланцевое соединение
DN50, максимальный
расход 40 м3

Нержавеющая
сталь
1.4401
(AISI 316);
титан

Нитрилкаучук (NBR);

Этиленпропиленовый
каучук (EPDM);

Витон (VITON)

NT 50 M

NT 50 X

NT 100 T

845-1440

фланцевое соединение
DN100, максимальный
расход  190 м3

NT 100 M

NT100 X

NT 150 S

995-2040

Ширина 540
мм,  фланцевое
соединение DN150,

максимальный
расход 350 м3

NT 150 L

NT 250 S

2390

Ширина
745 мм,

фланцевое
соединение DN250,

максимальный
расход 900 м3

NT 250 L

3290

NT 350 S

по запросу

фланцевое соединение
DN350, максимальный
расход  1900  м3

NT 350 M

NT 350 L



Пластинчатые теплообменники Кельвион Машимпэкс нашли свое применение в различных отраслях промышленности:

  • ·  энергетика
  • ·  отопление, вентиляция, кондиционирование
  • ·  холодильная техника
  • ·  судостроение
  • ·  машиностроение
  • ·  металлургия
  • ·  автомобилестроение
    • химическая и нефтехимическая промышленность
    • текстильная промышленность
    • пищевая промышленность
    • сахарная промышленность
    • фармацевтическая промышленность
    • целлюлозно-бумажная промышленность


Каталог Кельвион (ГЕА) Машимпэкс>>>>



Размеры межосевые пластин теплообменников Машимпэкс  в таблице ниже:



ModelNT100MNT100TNT100XNT150LNT150SNT250LS4S8
HC=mm2622622623143144207070
VC=mm11137961519157210921999381655

ModelNT250SNT350SNT50MNT50TNT50XN40S43S65
HC=mm420   130257396395
VC=mm1406   111512277901090

ModelVT04PVT405VT10 LateralVT1306VT1309VT130FA085GL205
HC=mm61257118450450450580255
VC=mm4808456911266163918261530774

ModelVT130KVT20 GluedVT20 Loc-inVT20P Loc-inVT2508VT40 GluedGL405FA184 NG/WG
HC=mm450212212212 257298405
VC=mm1826868868868 12278791530

ModelVT40 Loc-inVT40M Loc-in VT40P GluedVT40P Loc-inVT80 GluedVT80 Loc-inFA192   NG/WGLWC100T
HC=mm457457457457382382550
VC=mm1227122712271227152615261885

ModelVT80M Loc-inVT80P Loc-inVT805FA157FA159FA161
HC=mm382386382 221310
VC=mm15261526966 9841240
